Patriot 600-as DDR 1GB-os KIT

Ebben a cikkemben egy pár Patriot gyártmányú igazi nagyágyú memóriát fogok megnézni, hogy mit bír, amikhez Atom_Anti fórumtársunk juttatott hozzá. Köszi neki még egyszer!

A tesztben szereplő Patriot memóriákról annyit kell tudni, hogy DDR1-es modulok, és a gyári órajelűk 600MHz-esek, azaz a referencia 400-tól nem kicsit túl vannak hitelesítve, természetesen ez a gamereknek, és a tuningosoknak ez csak is jó hír lehet.

Már korábban írtam egy bemutatót a600-as A-DATA DDR1-es memóriákról, azok 256MB-osak voltak, ha valaki kihagyta volna:

http://bacsis-tuning.hu/bacsis-tuning/ddr-memoriak-tul-a-maximumon.html

De ezek a Patriotok még annyival rá dobnak egy lapáttal, hogy kapacitásuk modulonként 512MB, azaz egy KIT-el összejön az 1GB-os kapacitás.

Természetesen ahhoz, hogy elő tudjuk csalogatni a memóriák igazi oroszlán körmét, oda bizony nem gyengén túl kell pörgetni, CPU-nkat, Így hát ismét az NF4-es DFI lapomat vettem elő a jó kis Opteronnal. Konkrétan:

DFI NF4 Ultra-D@SLI alaplap

Opteron 175 (2,2GHz) CPU

2X512MB Patriot PC4800 memória

40GB HDD

Windows XP SP3 operációs rendszer

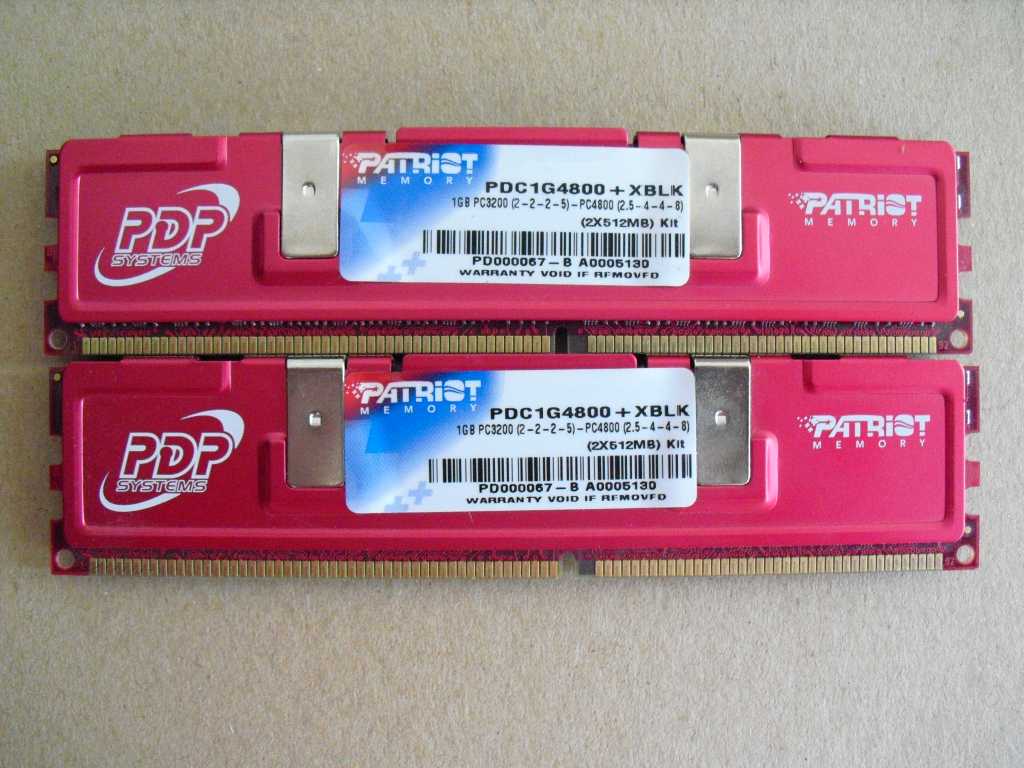

Ha közelebbről megnézzük a modulokat:

A szépséges Patriotok

A szépséges Patriotok

Látható, hogy fel van tűntetve, hogy 400MHz-en garantálják a CL2-es időzítést, 600MHz-en pedig a CL2, 5-3-3-8-at.

Az üzemfeszültség nincs feltüntetve rajtuk, és sajnos az Everest és a CPU-Z sem tudja meghatározni.

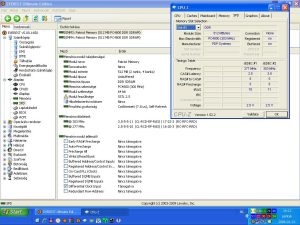

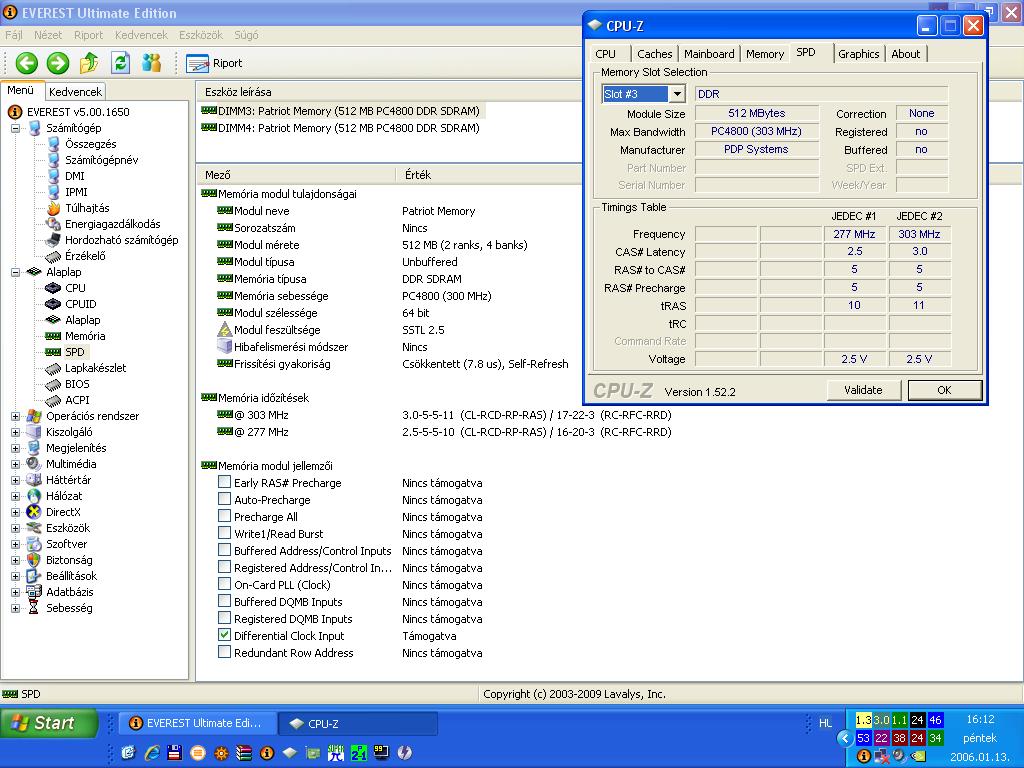

egy kis infó a modulokról

egy kis infó a modulokról

 De a Patriot honlapján kicsit utána keresve kiderült, a gyártó 2, 8-2, 9V-os feszültséget ajánl.

Ezt be is kellett állítanom, mert a BIOS felkínálta 2, 6V-os alap feszültség kevésnek bizonyult a stabil működéshez

Szóval a tesztet úgy gondoltam, hogy Everesttel fogom mérni a memóriák sebességét, különböző beállítások mellett.

a RAM-ok minden esetben 1: 1ben fognak menni a CPU-val illetve 1T-s Command Rate-t fogok használni, mert a Command Rate annyit tesz, hogy a memória írási/olvasási parancs egy órajellel tovább tart, így lényeges sebességbeli többletet lehet elérni 1T-ben.

Első karikában a CPU alap ref. Clock mellett fog járni, ami ugye 200MHz, így a memóriák effektív 400MHz-en fognak járni. A késleltetésüket sem bántom, azt használom, amit az alaplap beállított, azaz a CL2, 5-4-4-8-at 1T mellett lessük meg, mit nyújt a DDR memória Everestben:

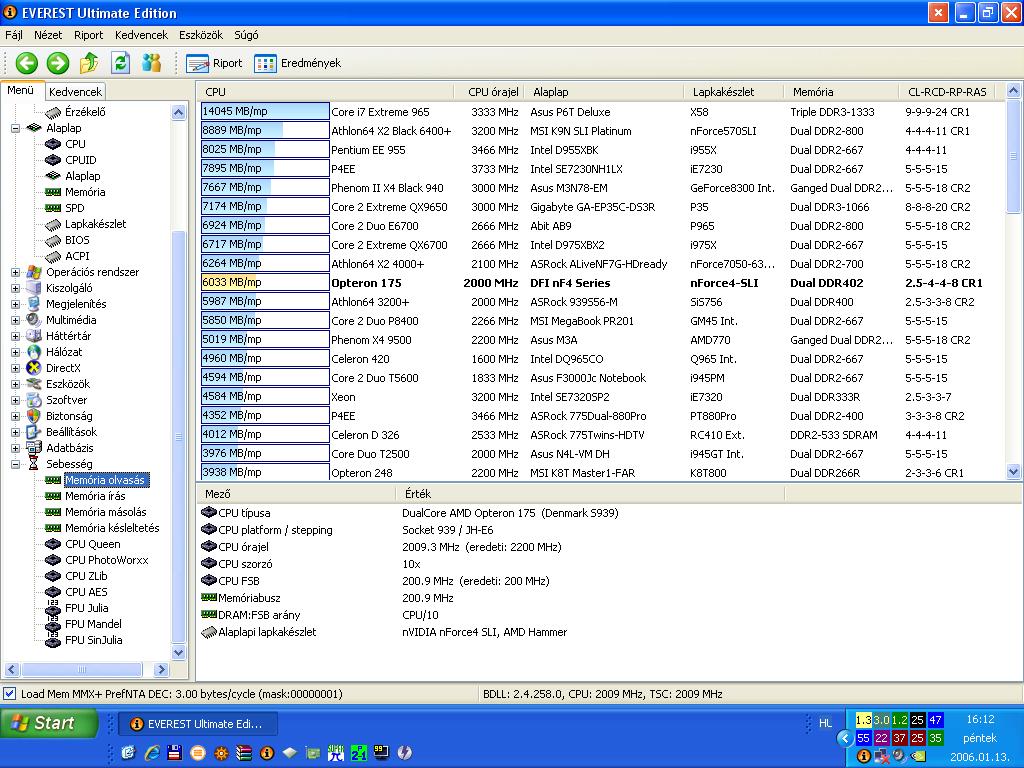

400MHZ CL2,5 Memória olvasás

400MHZ CL2,5 Memória olvasás

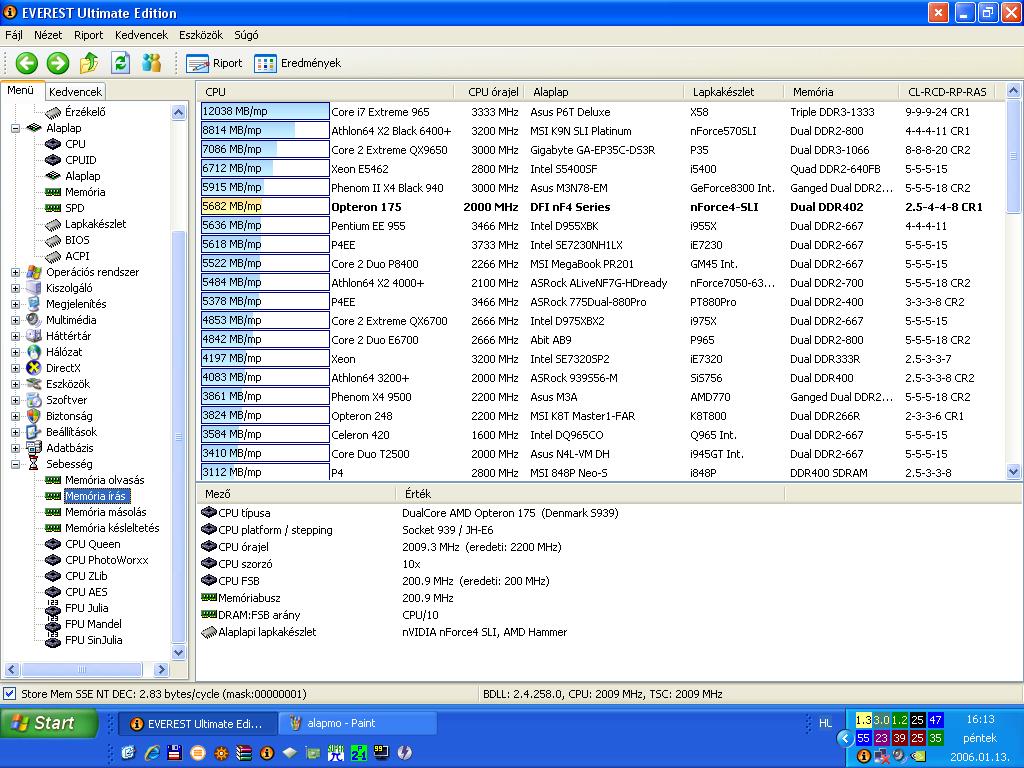

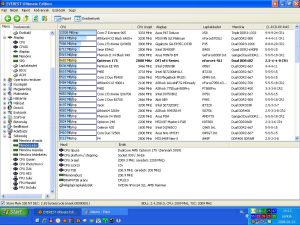

400MHz CL2,5 Memória írás

400MHz CL2,5 Memória írás

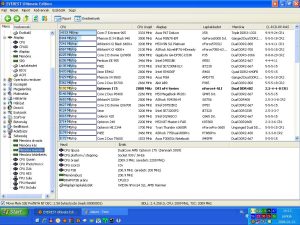

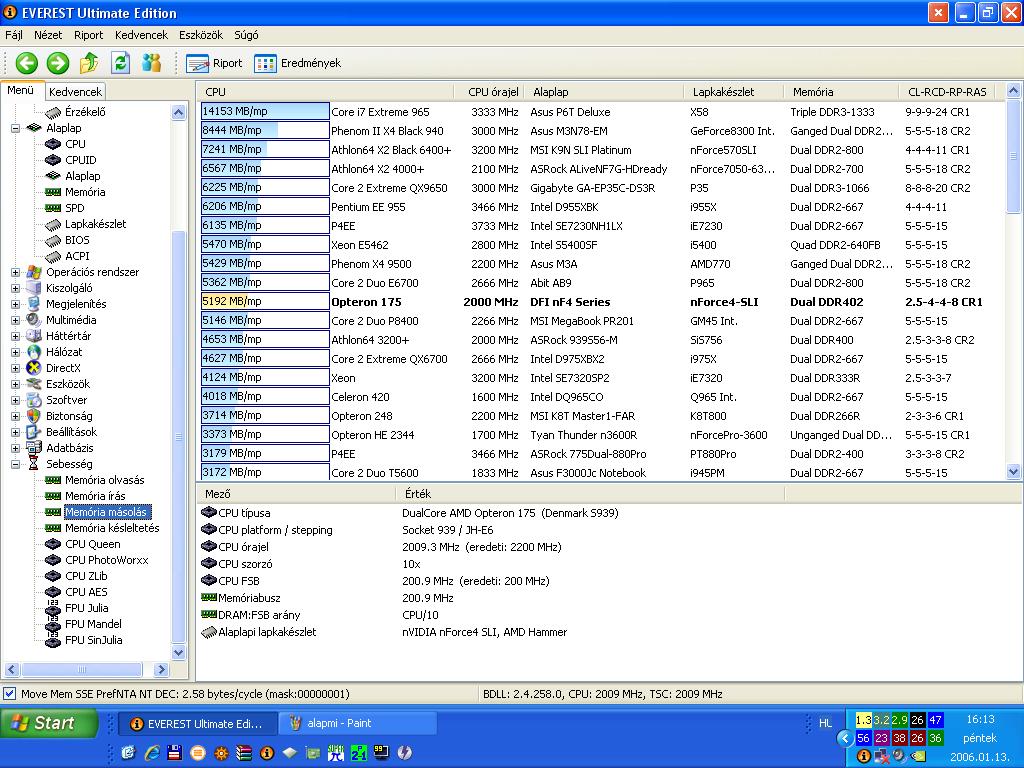

400MHz CL2,5 Memória másolás

400MHz CL2,5 Memória másolás

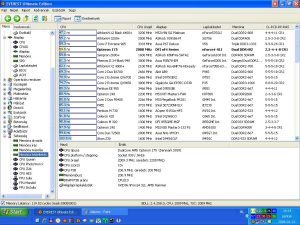

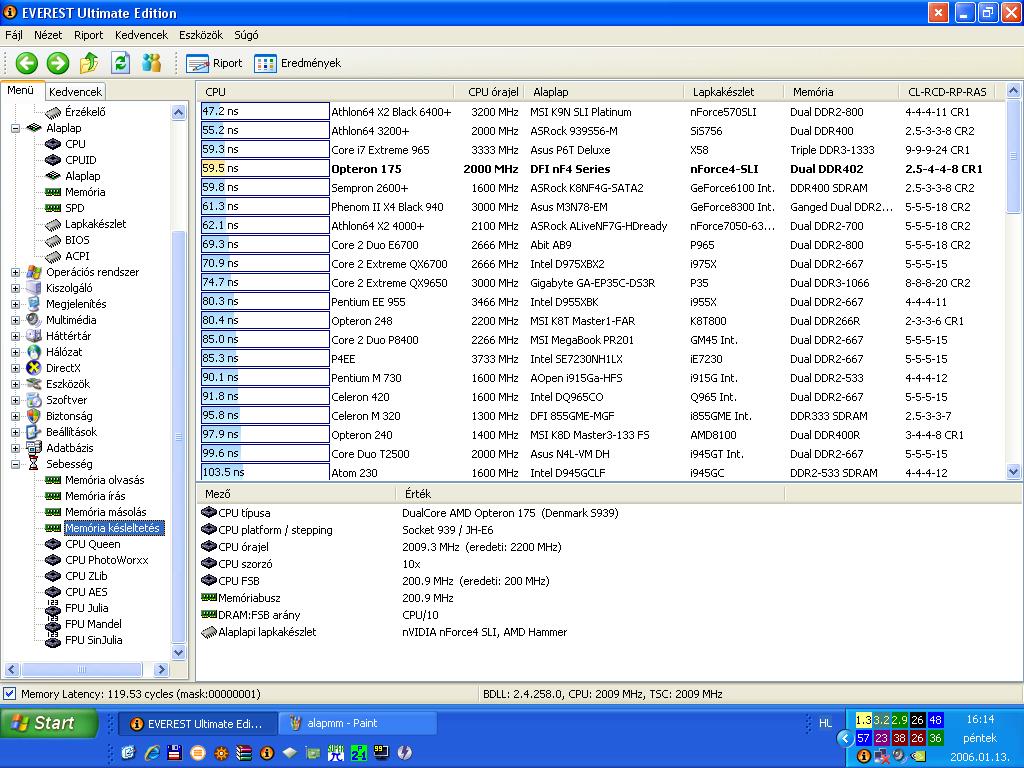

400MHz CL2,5 Memória késleltetés

400MHz CL2,5 Memória késleltetés



 Szemfülesek észre vehették, hogy az Opteron 175 CPU alap órajele 2, 2GHz, de az Everest 2GHz-et ír. Na most ez azért van, mert a szorzót vissza vettem 10X-re, hogy magas ref. Clock mellett is bírja a CPU a tempót,

 Úgy döntöttem, hogy először azt vizsgálom meg, hogy CL2-es időzítések mellett mekkora maximális órajelet viselnek el a modulok, természetesen most még alap feszültségen

Kezdésnek belőttem a 400MHz mellett a CL2-t, mert ugye ezt garantálja a gyártó, hogy bírják a ramocskák:

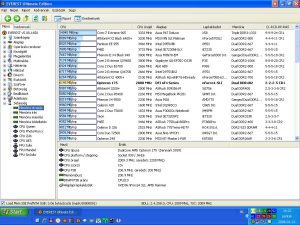

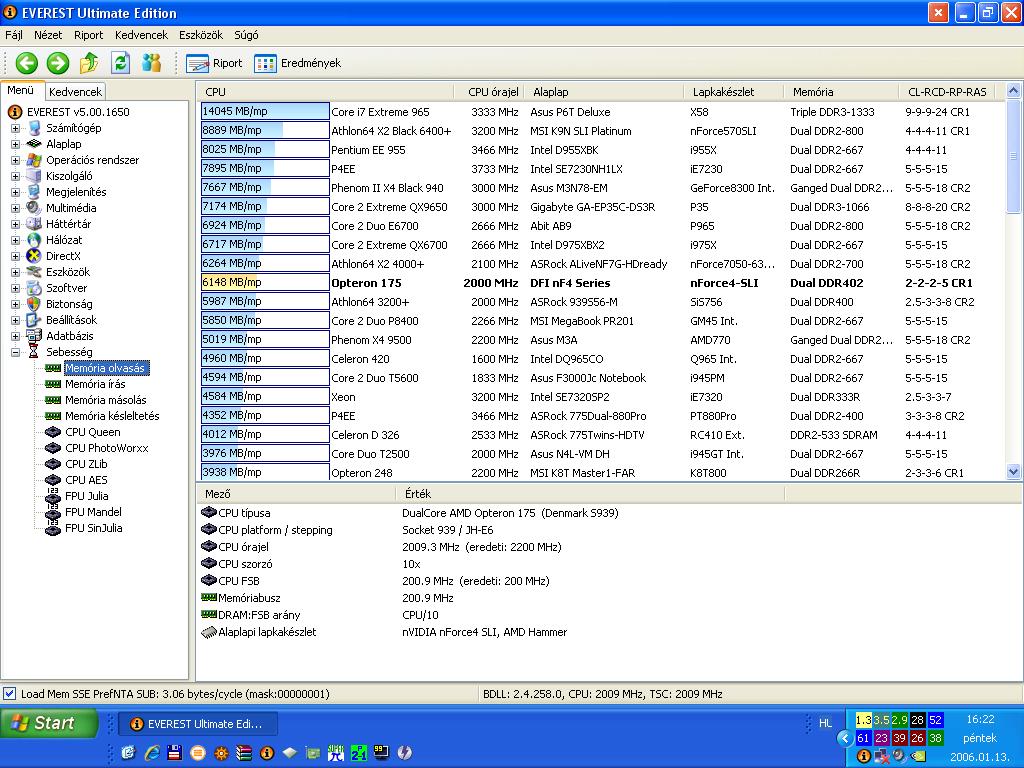

400MHz CL2 Memória olvasás

400MHz CL2 Memória olvasás

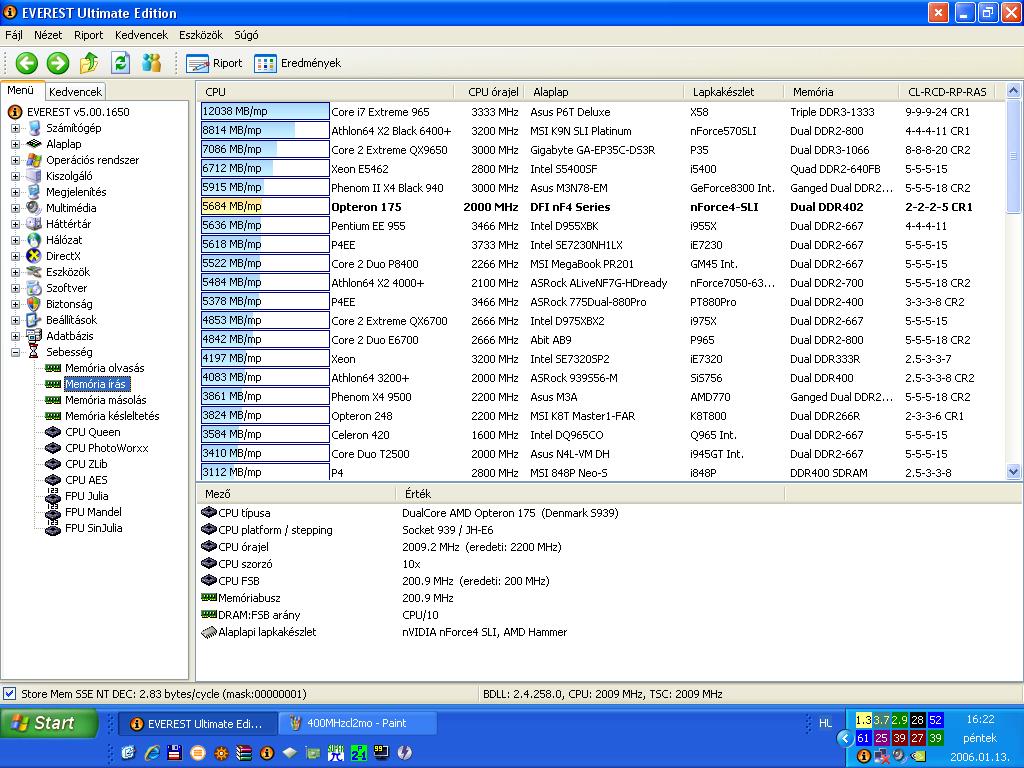

400MHz CL2 Memória írás

400MHz CL2 Memória írás

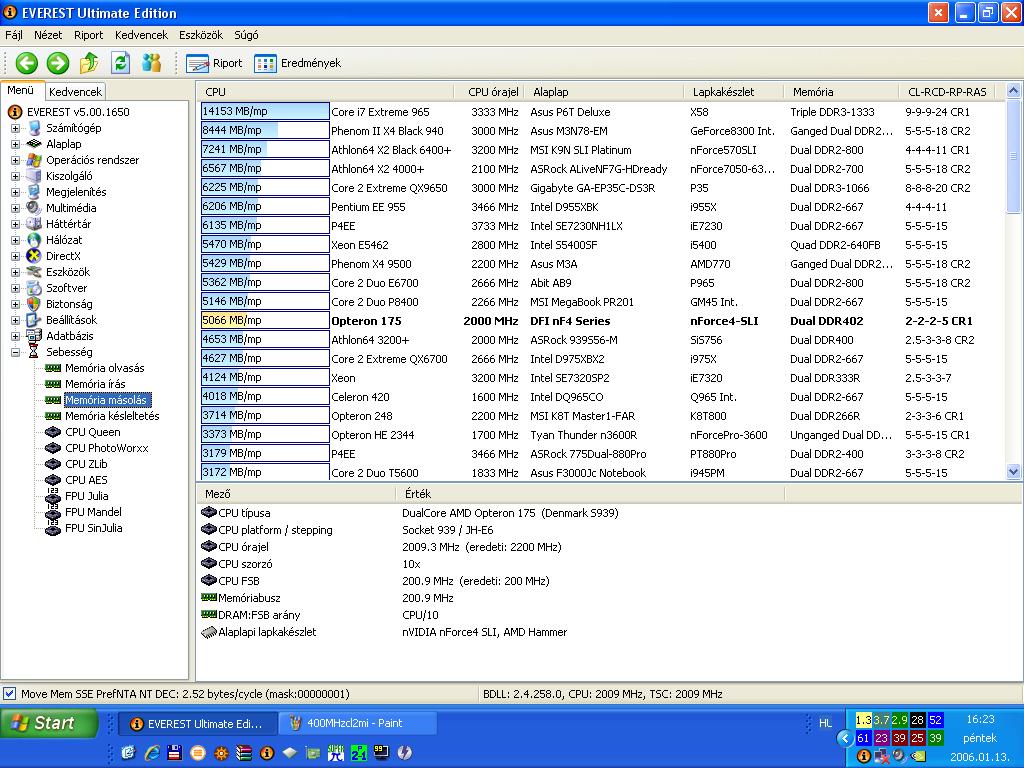

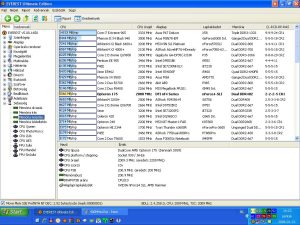

400MHz CL2 Memória másolás

400MHz CL2 Memória másolás

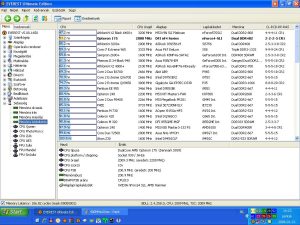

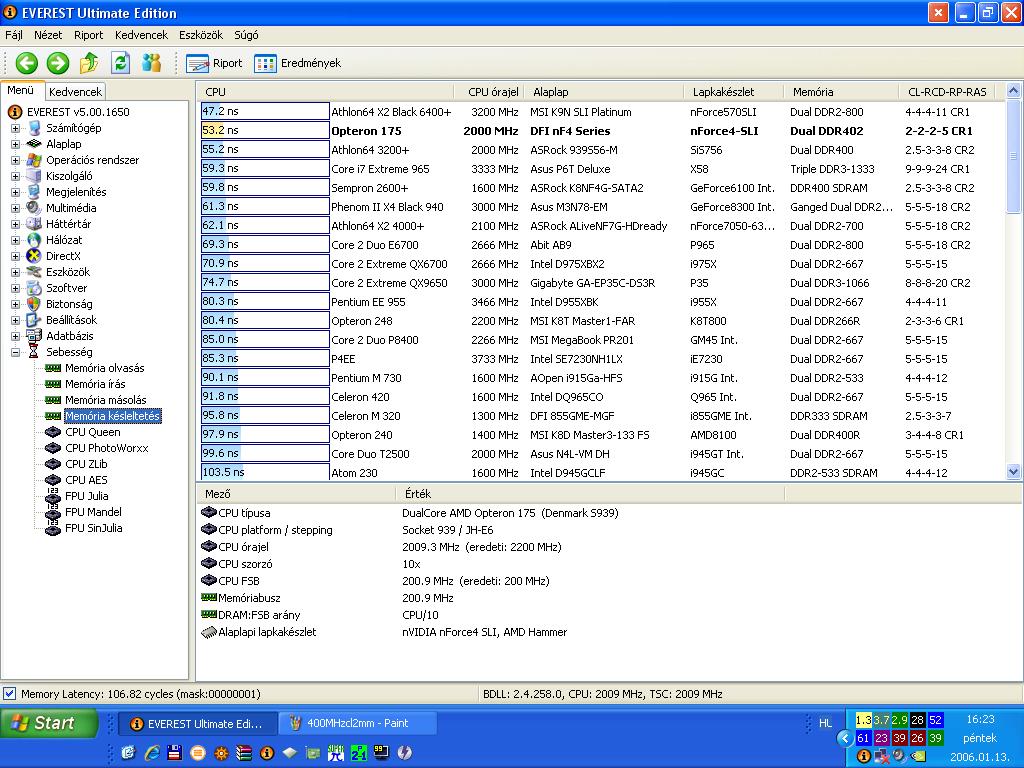

400MHz CL2 Memória késleltetés

400MHz CL2 Memória késleltetés



 Látható, hogy ahogy „durvábbra lőttem” a késleltetést, úgy gyorsult az Everest szintetikus tesztjében a memória művelet.

 Na jó, akkor kezdjünk neki az órajel emelésnek, és ahogy írtam, CL2 mellett.

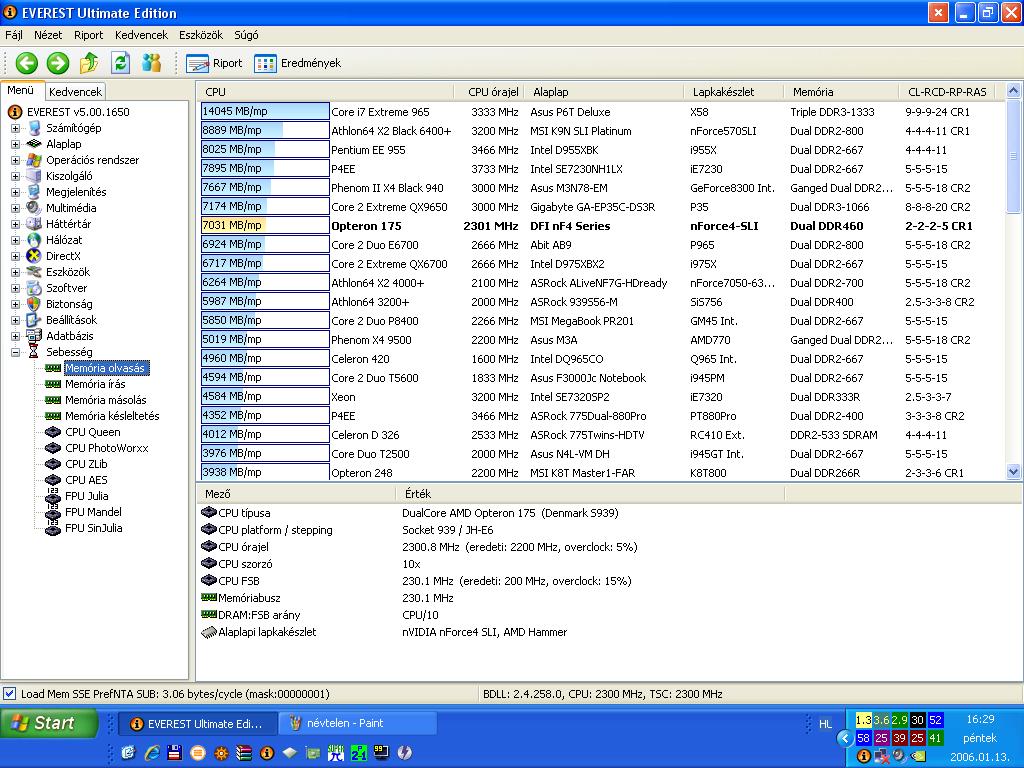

460MHz CL2 Memória olvasás

460MHz CL2 Memória olvasás

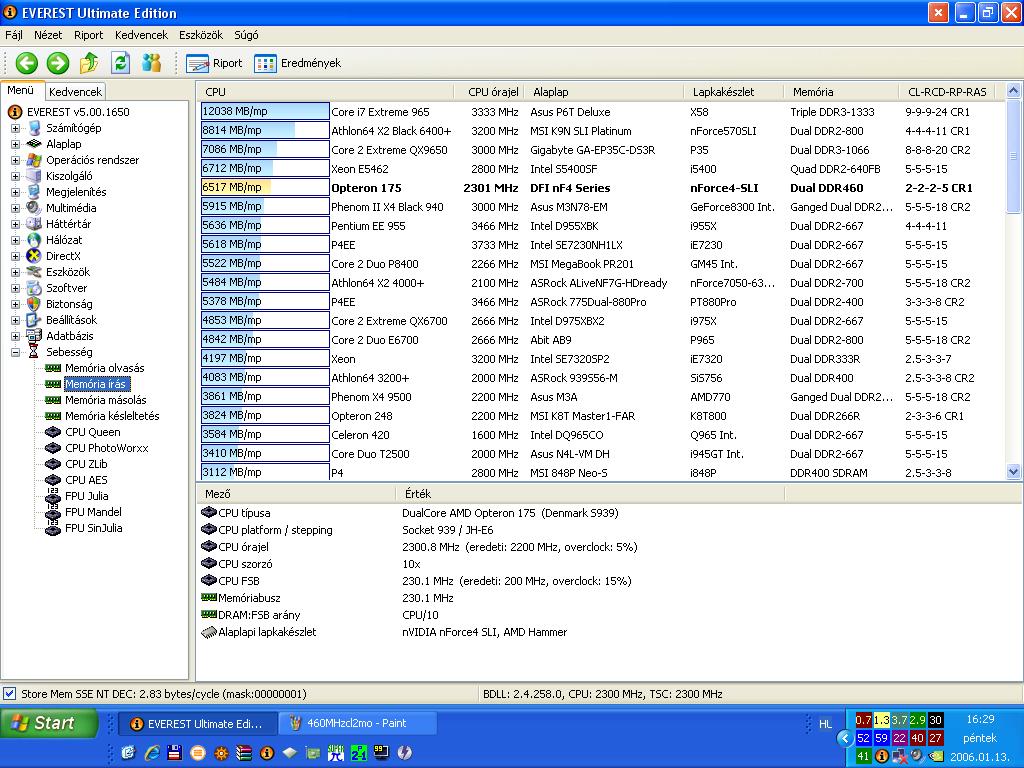

460MHz CL2 Memória írás

460MHz CL2 Memória írás

460MHz CL2 Memória másolás

460MHz CL2 Memória másolás

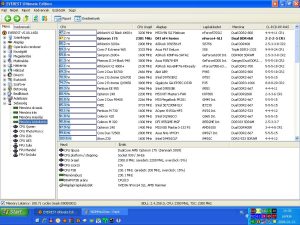

460MHz CL2 Memória késleltetés

460MHz CL2 Memória késleltetés

Igen, kezdenek a memóriák szépen felfelé kúszni az eredmény listán. Ezután a feszültséget fel raktam 2, 9-ről 3, 2V-ra, de sajnos nem váltotta meg a világot, további 10MHz jött csak össze:

470MHz CL2 Memória olvasás

470MHz CL2 Memória olvasás

470MHz CL2 Memória írás

470MHz CL2 Memória írás

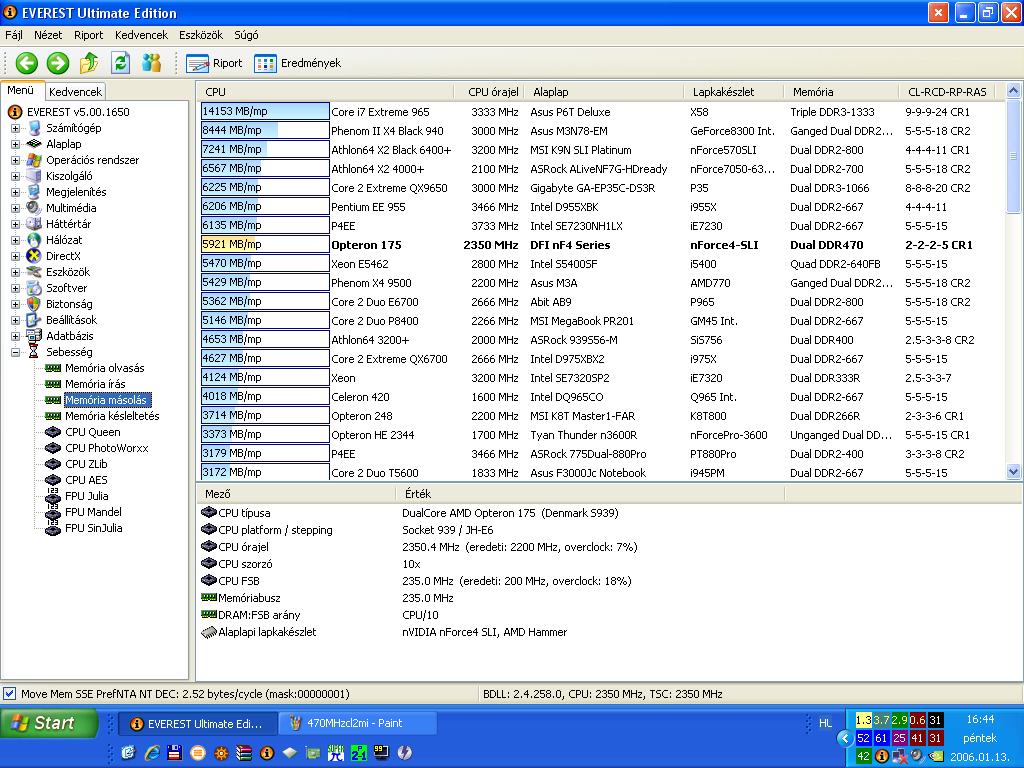

470MHz CL2 Memória másolás

470MHz CL2 Memória másolás

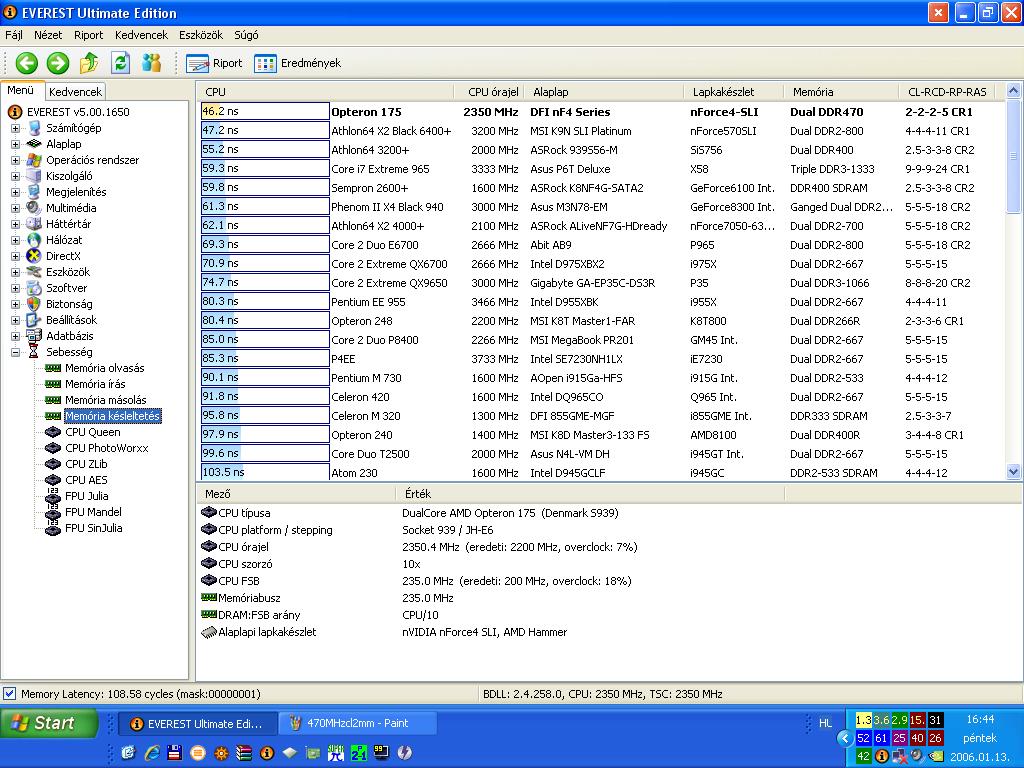

470MHz CL2 Memória késleltetés

470MHz CL2 Memória késleltetés

 Azért egy kis gyorsulás most is kimérhető. Bő 15%-os túlhajtás CL2 mellett nem is rossz!

Ezután pedig visszaállítottam a késletetést CL2, 5-4-4-8 1T-re, hogy ezek mellett a „lazább” időzítések mellett mire képes a memória!

Belőttem a 10X300MHz-et, ami ugye effektív 600MHz-et jelent a memóriáknak:

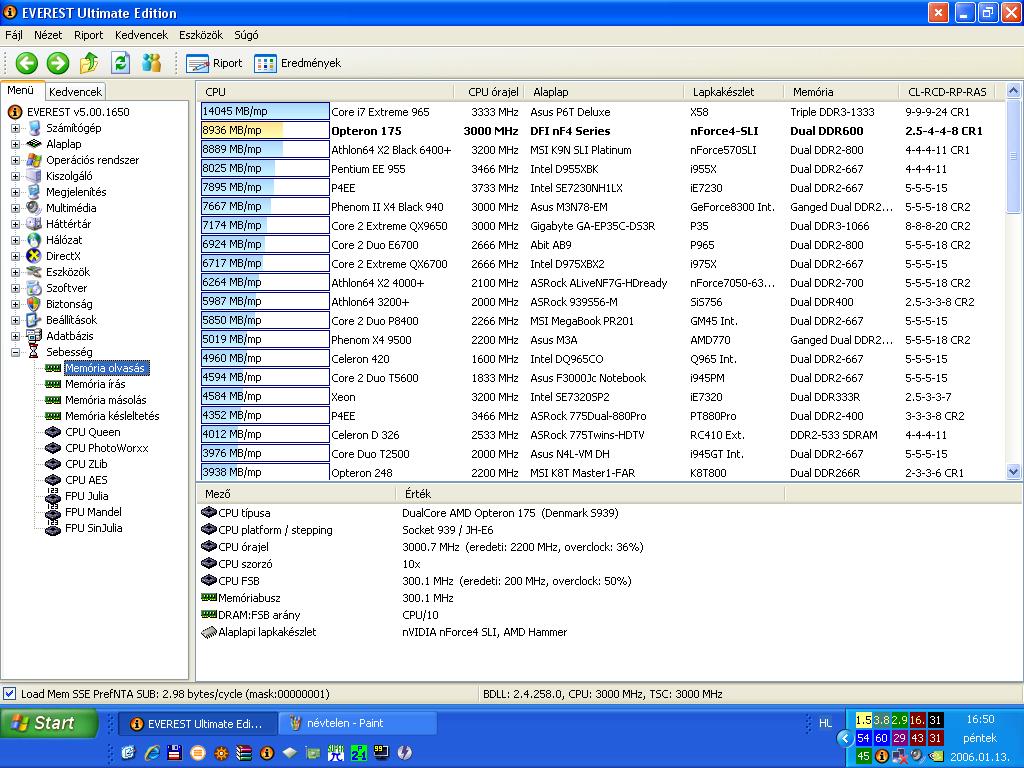

600MHz CL2,5 Memória olvasás

600MHz CL2,5 Memória olvasás



600MHz CL2,5 Memória írás

600MHz CL2,5 Memória írás

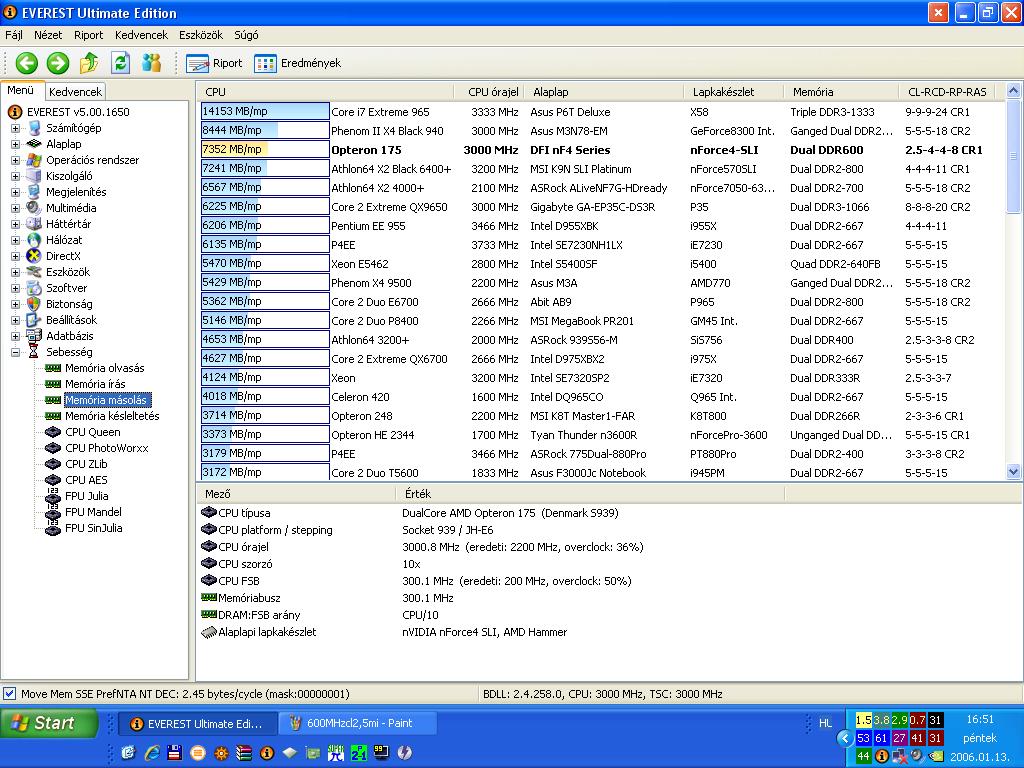

600MHz CL2,5 Memória másolás

600MHz CL2,5 Memória másolás



600MHz CL2,5 Memória késleltetés

600MHz CL2,5 Memória késleltetés

Most lódultak csak meg igazán a ramok, szépen viszik a 600-at.

 Óvatosan tovább emeltem az órajelet, egészen idáig:

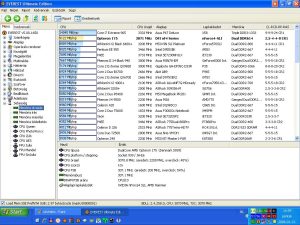

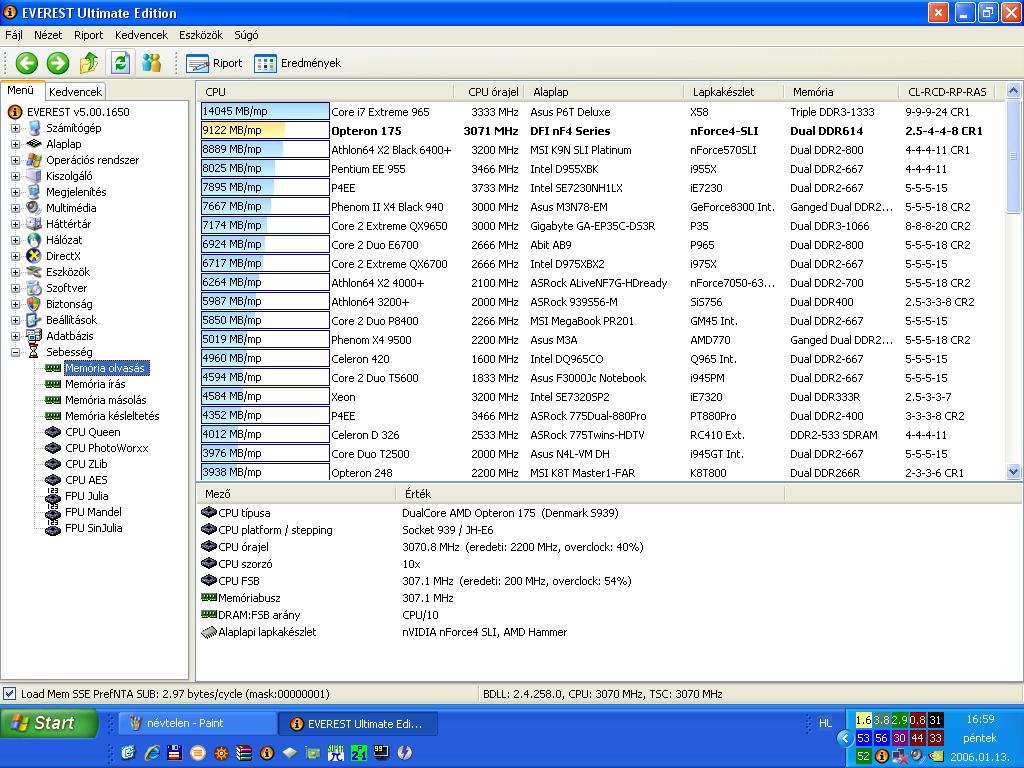

614MHz CL2,5 Memória olvasás

614MHz CL2,5 Memória olvasás

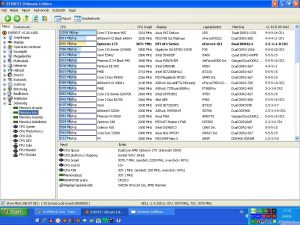

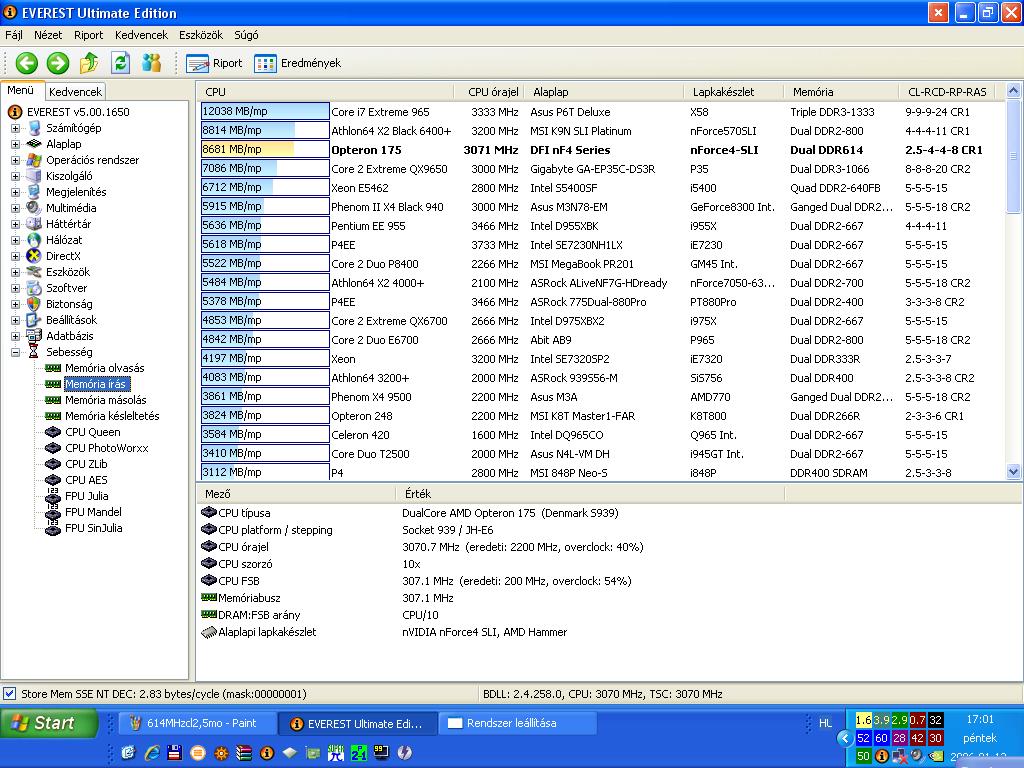

614MHz CL2,5 Memória írás

614MHz CL2,5 Memória írás

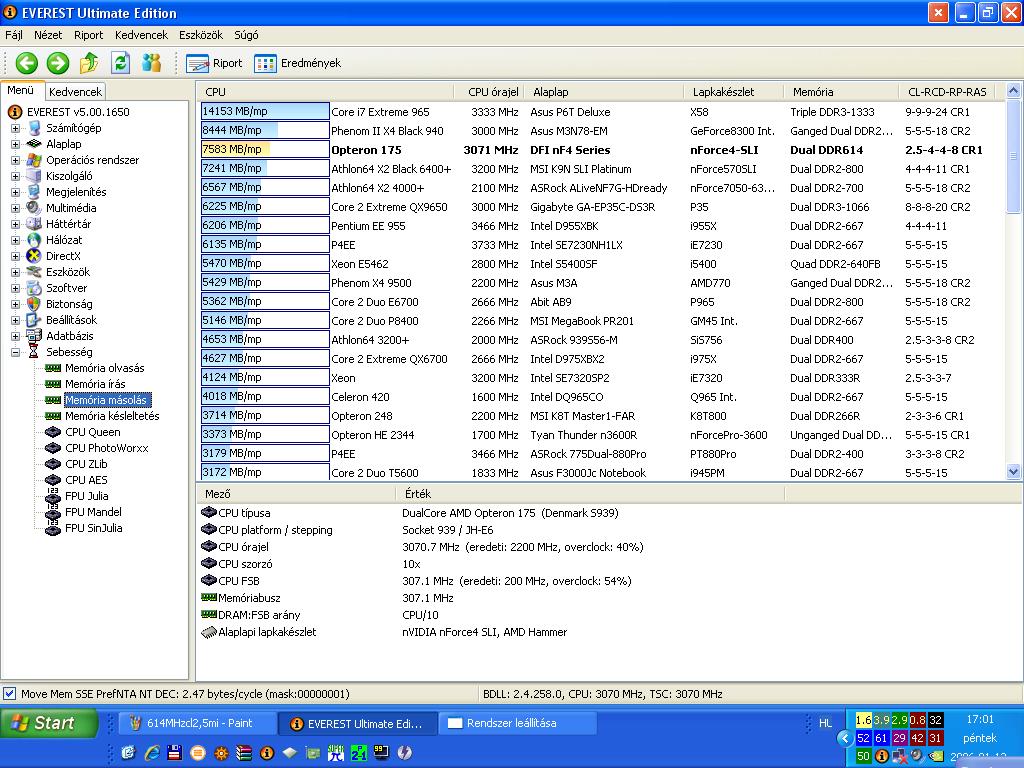

614MHz CL2,5 Memória másolás

614MHz CL2,5 Memória másolás

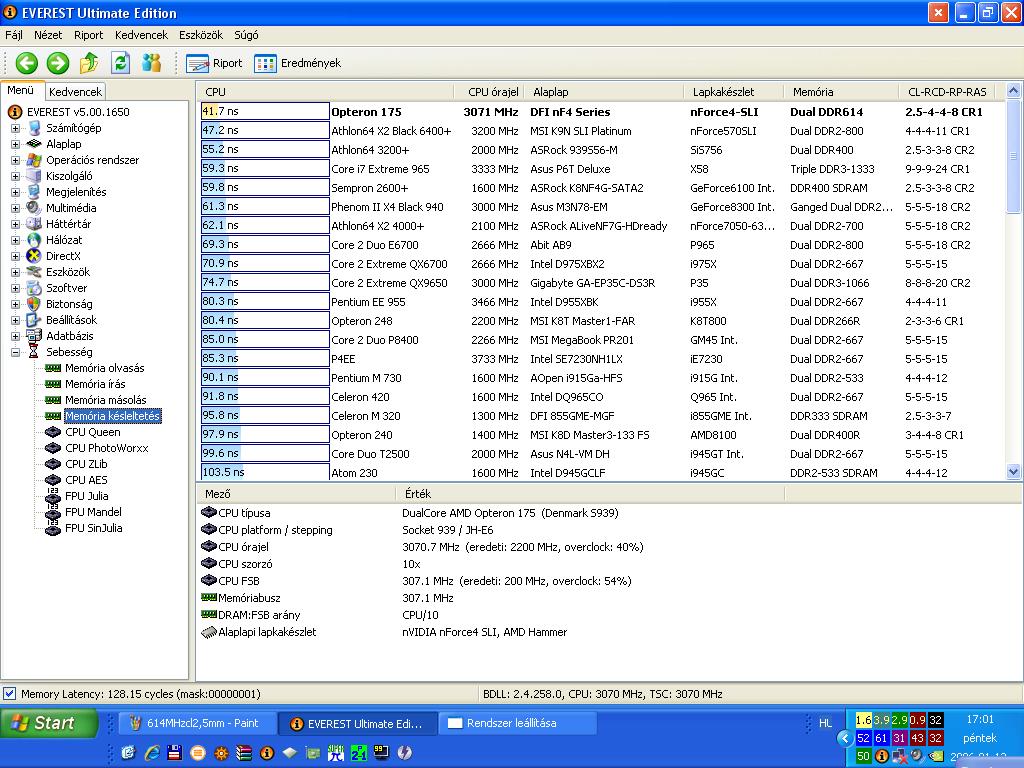

614MHz CL2,5 Memória késleltetés

614MHz CL2,5 Memória késleltetés



Ez volt az a pont, ahol már nem bírta a CPU sem a magas órajelet, a memóriavezérlő is itt adta be a kulcsot, azaz lehet, hogy a memóriák tudnának magasabb órajelen is futni, de a CPU-ba beépített memóriavezérlő erre nem ad lehetőséget, hogy megnézzük.

Megpróbáltam az órajeleket ismét lejjebb szorítani, de sajnos még feszültség emelés mellett sem sikerült, így tehát 600MHz-en tényleg csak az előírt késleltetést tudják

Összességében bátran állítom, hogy egy ilyen memória KIT bárkinek elegendő lehet, hiszen tovább bírják, mint a CPU(k)-ba integrált memóriavezérlők, továbbá, ha nem akarjuk CPU-nak annyira túl hajtani, vagy csak lightosan, akkor nyugodtan belőhetjük a RAM-oknak a CL2-t mert vígan, elketyegnek olyan időzítések mellett.

Mindezt az óriási teljesítményt 1GB-os összkapacítás mellett nyújtják

About bacsis

15 hozzászólás

  1. Kemény hogy milyen erő van bennük! Talán a DDR-ket kellett volna továbbfejleszteni a gyártóknak és simán nagyobb teljesítményt nyújtanának mint a mai DDR2-DDR3ak!?

  2. Ez jobban megy mint az én memóriám! (2GB Kingmax DDR2 @900MHz)

  3. De még az én 1200-on CL6-ban járatott DDR3-as memóriám is megveri :-DDDD
    Igaziból a DDR2-DDR3 fogyasztásba tud villantani, mert azért ezek a modulok 3V-on rendesen esznek… bár mondjuk ez is relatíve mert pár watt töbletről van csak szó…

  4. Írtad a memóriavezérlő beadta a kulcsot, akkor a DDR700-as memóriamodulokat ki sem lehetne használni?

  5. Hát szó szerint nem semmi amit ezek a ramok tudnak és bírnak!Vajon hol lehet a végső MHz,amin még mennek???

  6. Hát igaziból nem tudom mivel lehetne kihajtani…
    Nagyon sok 939-es procit hajtotatm már, éééés 620-640 közt mindnek behalt a memó vezérlője…
    állítólag az opteronok memória vezérlője is jobban megy, de ahogy most a tesztből is kiderült, ez is beburnyált 610 fölött… az előző, opti170esem is kb így ment…
    Egyszer… egyetlen egyszer egy félig döglött Abit lapban egy mezei 3000+-al hajtottam az A-DATA ramjaim 700Mhz-en (na jó csak 693MHz volt)
    Nem tudom hogy bírta az a proci annyira… sajna már nincs meg, elég hamar túl adtam, sajna akkro még nem értettem annyira a 939-es platformhoz, s nem tudtam hogy az akkora “érték” volt… és már azt sem tudom kihez került
    Valószínűleg ezekbe a ramokba is maradt még némi tartalék, cirka 630-640re saccolom a végüket, de ezzel a procival már nem tudjuk meg.. talán ha minden jól megy, lesz egy opteron 180-asom, hátha azzal jobban muzsikál.. ki fogom próbálni, ha az mellett jobban harapnak a a ramok természetesen be fogok számolni róla :-)

  7. Lehat Abit SA7 lapomban azért sem működtek rendesen, mert csak 2,5-2,6V -t ad nekik, ami tesztedből kiderülvén kevés.

  8. Hát lehet… nálam annyin még 400-on is restartolt.. beraktam az Epox NF2-es lapba, ott alapon ment azaz 400on CL2,5-ben, de ott is sűrgősen feszt kellett emelni ahogy nőtt a memó órajele

  9. Érdekes hogy tuningram- ok, de az alapfesz is nagyobb értékről indul??? Azt várnám hogy 400- on alulfeszelve is működjön. Egyébként jól megy.

  10. Hát ezzel csak az a gond, hogy alapból nem nagyon van olyan lap, ami enged alul feszelni :-)

  11. Azt gondoltam, de azért alapfeszen mennie kellene rendesen.

  12. A TCCD chipes DDR-k az esetek többségében mennek is alapfeszültségen, de a 600 MHz -es változatoknál ez már nem lényeg; tuningosoknak készült, tuningolva lesznek.

  13. …vagy legalábbis tuti hogy a referencia órajel fölött fog menni :-DDD

  14. Ha jól emlékszem, akkor az én A-Data Vitesta ramjaim nem is mentek alapfeszen.
    Kellett egy normál memó, biosban fesz fel, aztán ramcsere.

  15. Az alaplapom biosa (Gigabyte) tudja külön kezelni a memória szorzóját (processzorhoz képest 2,5x) – Kingstone Hardcore 500Mhz – így a processzor 200 Mhz-en megy, a memóriák pedig 500 Mhz, esetleg így tovább lehetne húzni őket, már ha a Dfi-be van ilyen menü, és kilehetne kísérletezni mi a vége. megjegyzés: csak 1 ötlet, nem okoskodás
    ÜDv
