Akik esetleg nem vették észre a címlapon, eme remek cikk szerzőjének a nevét, azoknak felhívnám a figyelmét, hogy ezt a bejegyzést Czunder-nek köszönhetjük!

Nem rég sikerült megkaparintanom ezt a szép kis lapot. A napokban összebarátkoztunk, sok mindent meg tudtam róla, erről olvashattok egy kis összefoglalót. Az alaplap valamikor 2007 elején került a boltok polcaira, nem kisebb küldetéssel, minthogy “elpusztítsa az ellenfeleit”. A Bushido mikéntje körbe veszi az egész doboz és a benne rejlő alkatrészeket szinte minden irányból.

Minden jóság egy helyen

Mint látható szépen kidolgozott dizájnt kapott, az alaplap tulajdonságait leíró szövegrészletekkel és a dobozban rejlő értéket láthatóvá téve.

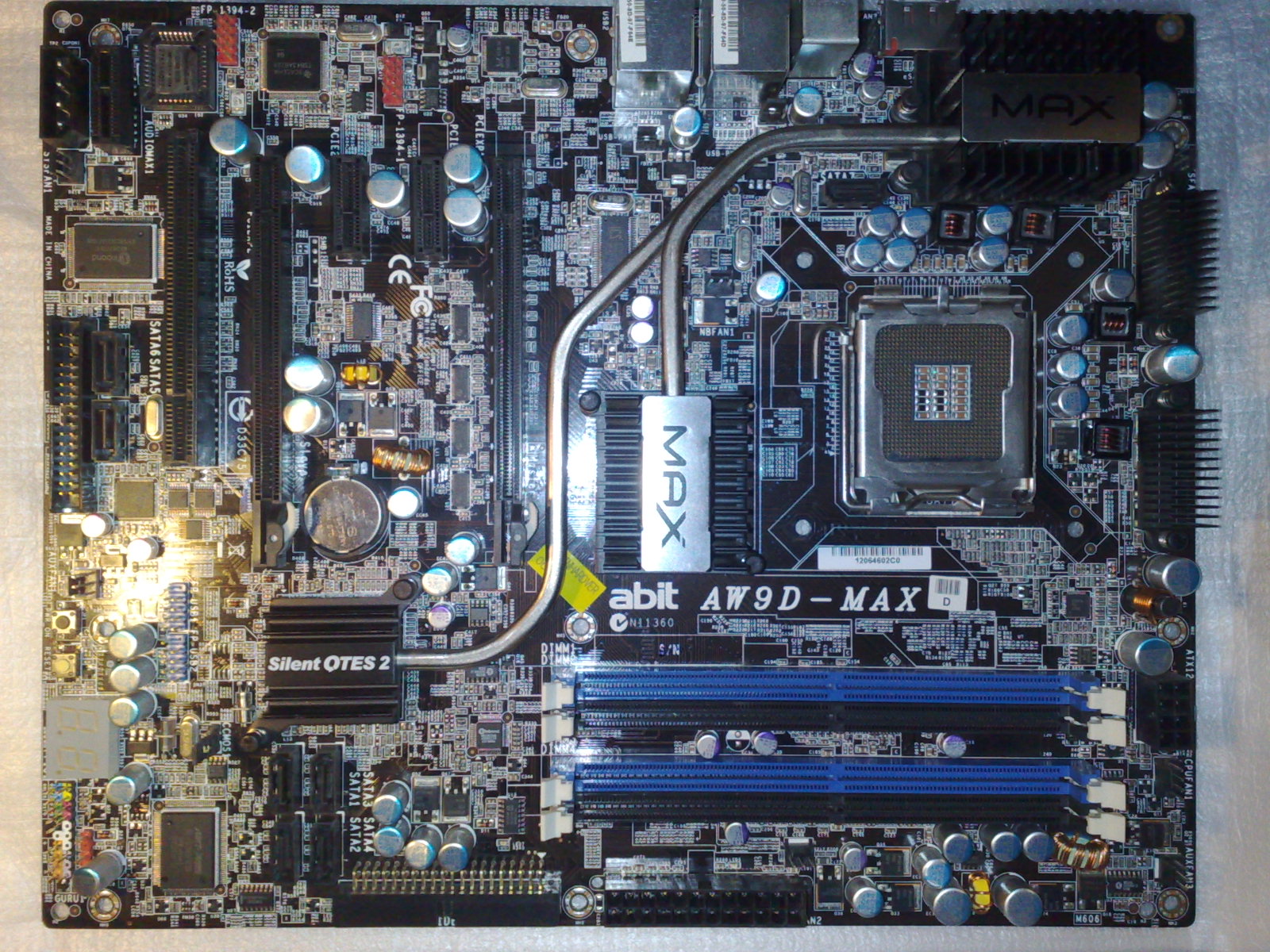

Silent OTES 2 befigyel

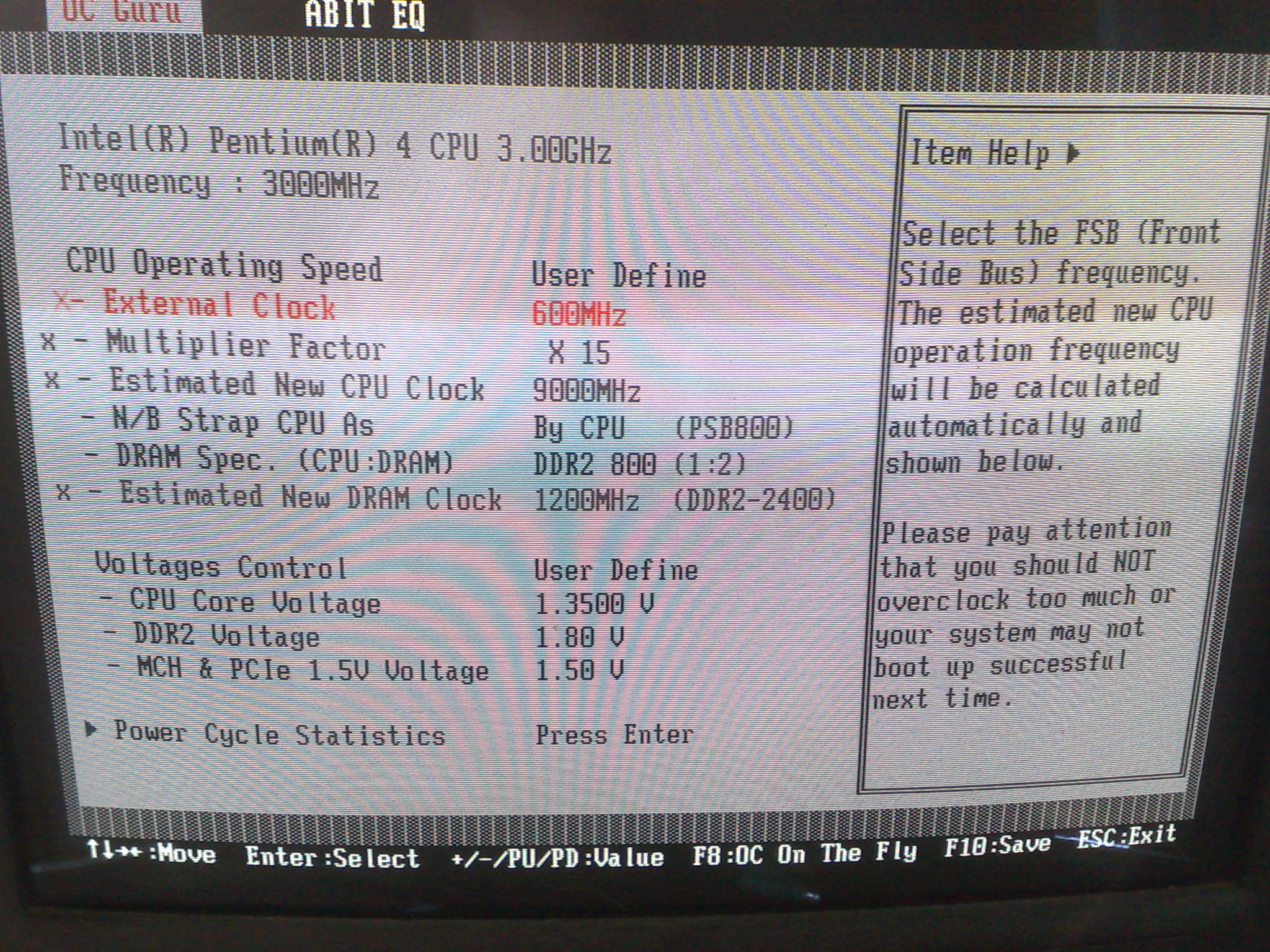

Még ma is megállja helyét ez a színválasztás. A bios szintén megkapta a szürke-fekete-fehér színek dominanciáját. Sajnos a Volterra digi PWM szabályzó erről a lapról lemaradt.

Elméletben nincs akadálya...

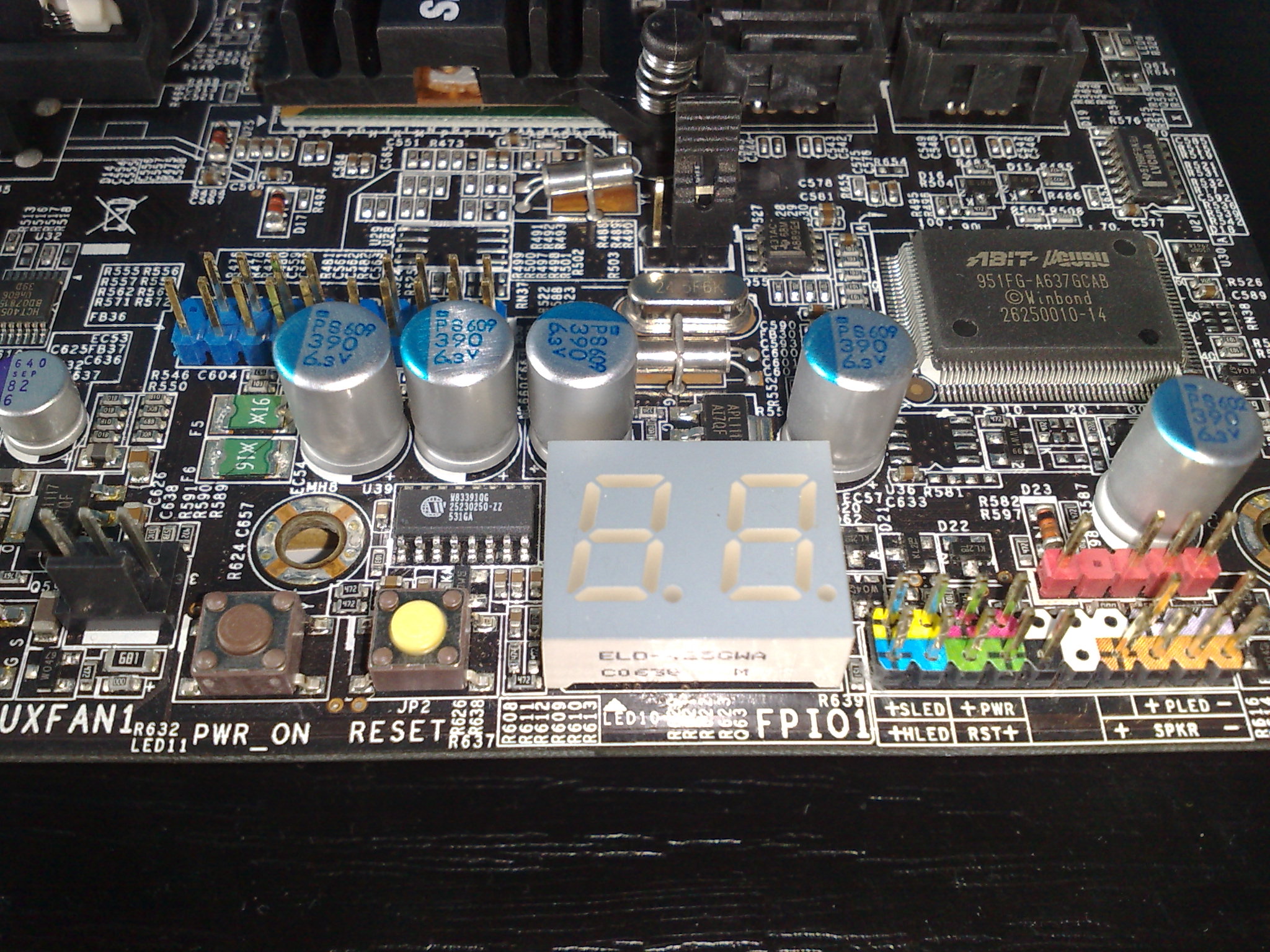

MAX-ról lévén szó nincs róla lespórolva semmi, a felsőkategóriás abit lapoktol megszokhattuk már az alaplapi power reset gombot illetve a postkijelzőt, amivel minden hibát pillanatok alatt kinyomozhatunk. A chipset szerepét egy 975X északi illetve egy ICH7R déli híd látja el.

Ez nem hiányozhat

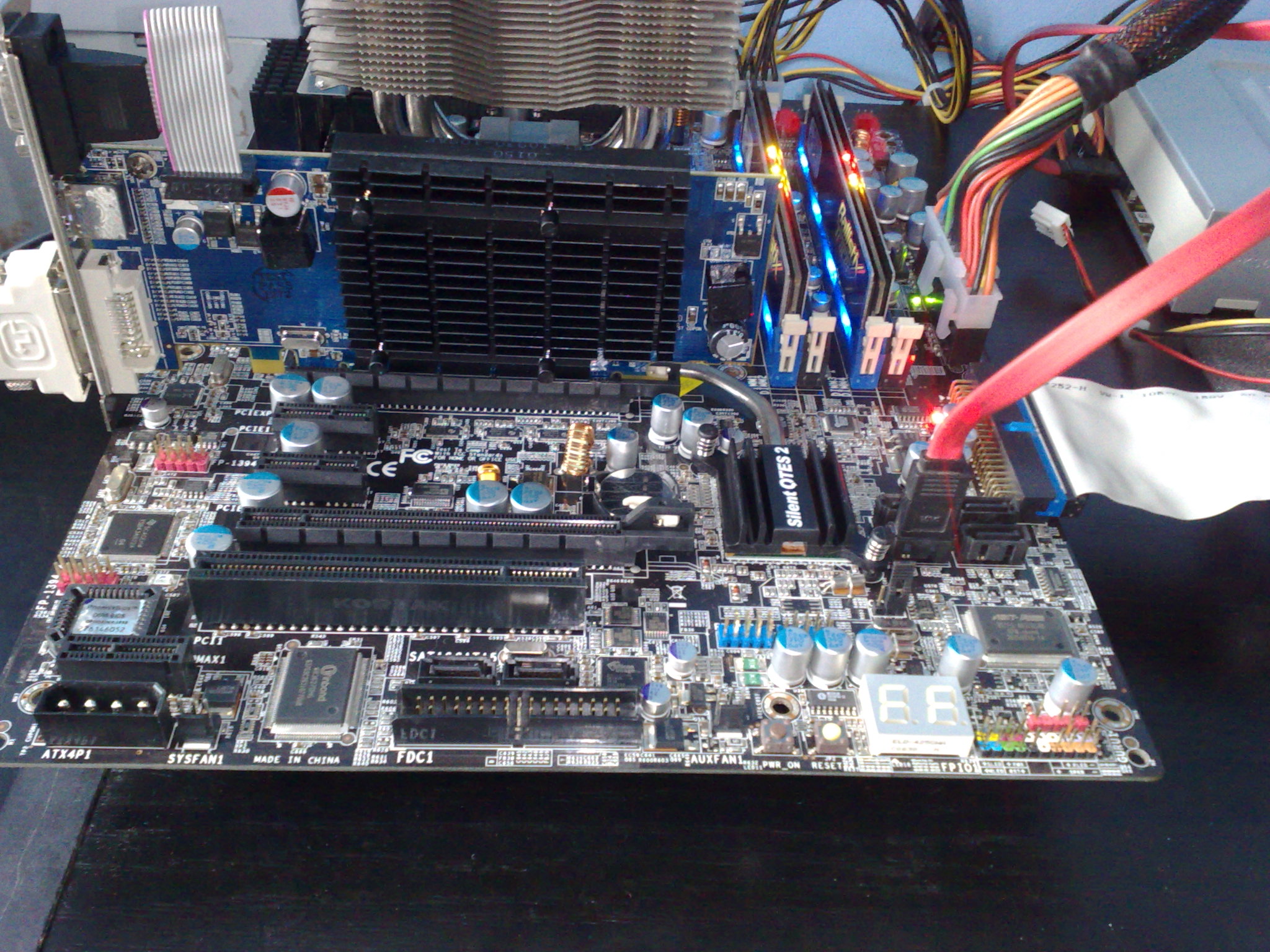

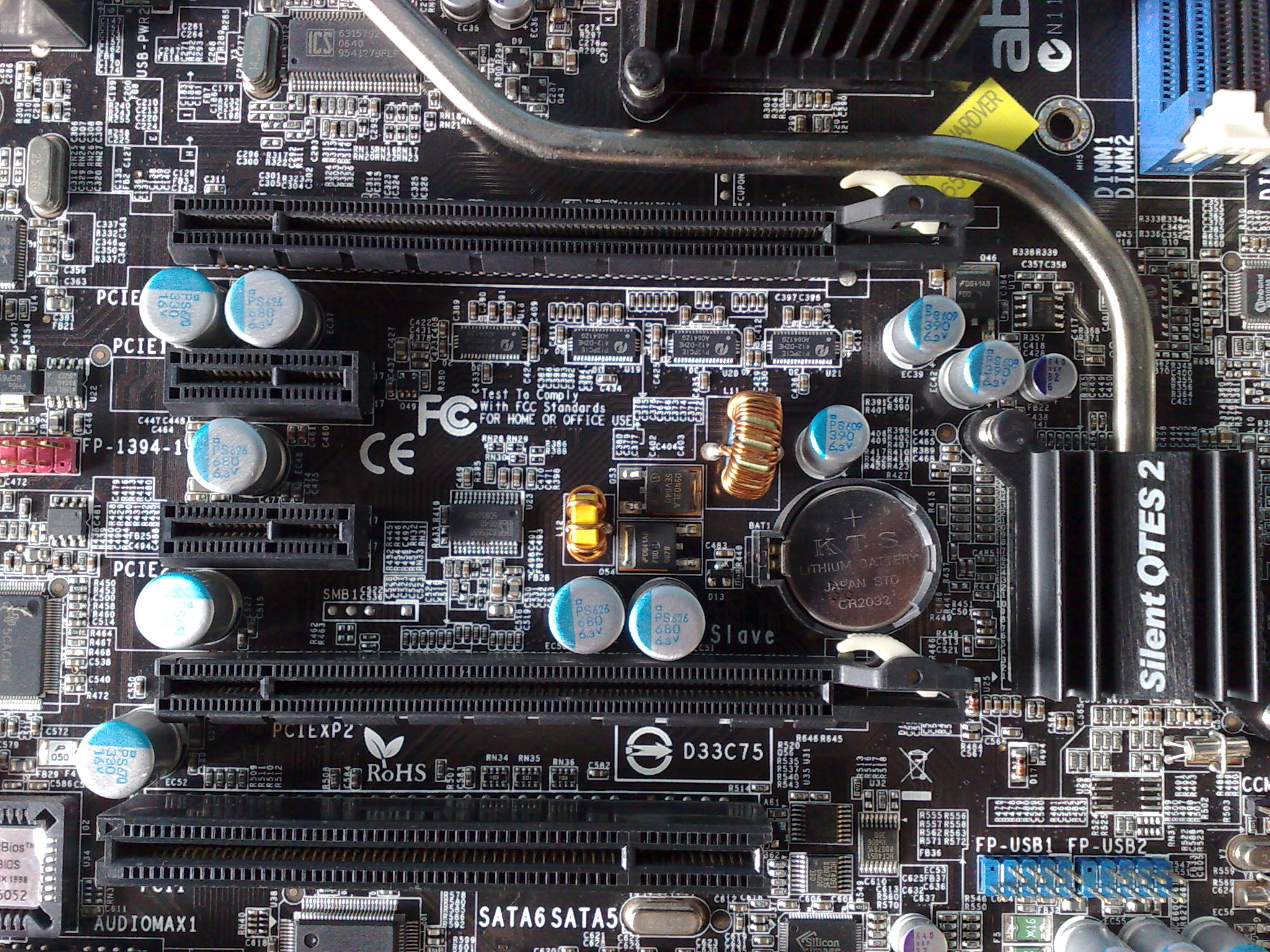

Találunk a lapon 1 PCI-t 2 darab PCI Express 1x-es csatolót illetve a videokártyák számára 2 darab 16x-os PCI Expresst amelyek Cross Fire esetén 8x8x módba váltanak.

Csak a kondi nem fekete

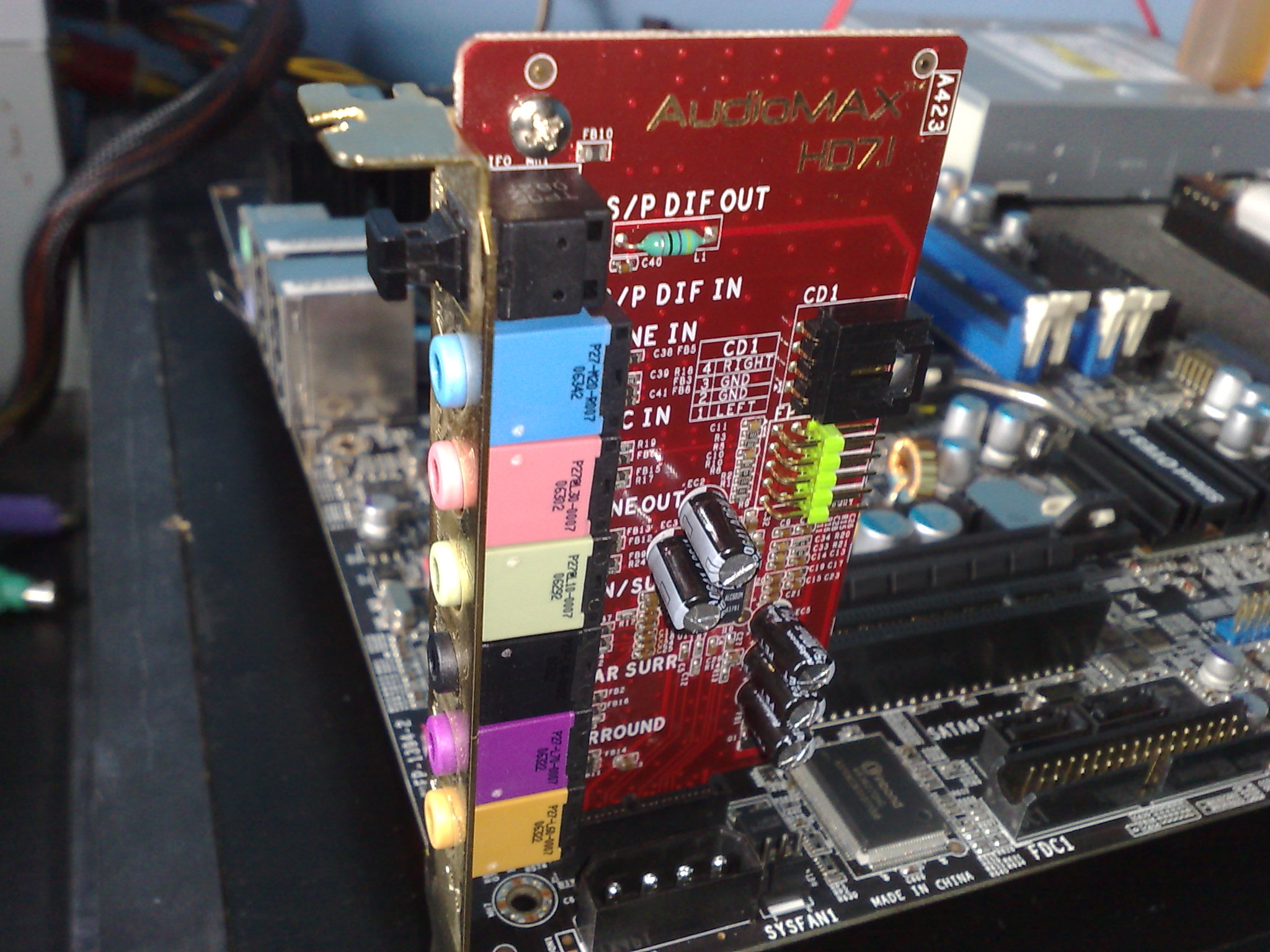

A ventilátorok csatlakoztatására 7 Fan konnektort szereltek nekünk a lapra, melyek mind mind egyenként szabályozhatóak biosból. Emellett 7 Sata eszköz fogadására alkalmas, akár Raid-ben is. Kicsit furcsa lehet a CPU foglalat melletti unatkozó Sata port, de kivezetésnek tökéletes lehet. A hangkeltő eszköz esetünkben nem az alaplapon foglal helyet hanem egy külön kártyán amit abit AudioMAX-nak kereszteltek el.

Kár, hogy nem fekete

A lap másik különlegessége, a hátlapi LED sor, ami megint csak külön szabályozható mintákban tud “villogni”. Pár hete készítettem róla egy kis videot, még is hogy néz ki ez a gyakorlatban. Meglehetősen tetszetős tud lenni, sajnos házba szerelve nem túl életképes, legfeljebb a plexi házikókban.

Nagyon igényes darab, emellett kezeli az összes 775 foglalatba illeszthető processzort a QX9770 kivételével. Igazság szerint a 45 nanóst nem kéne neki, de még is tudja, szóval egy újabb anomália ami pozitívum számunkra.

A tesztet egy 3Ghz-es Prescottal végeztem, mivel más nincs itthon 775-be csak a Q9400. Tehát a tesztkonfig:

Alaplap: abit AW9D-MAX

Processzorok: Pentium 4 530 3000Mhz

Core 2 Quad Q9400

Memória: Crucial Ballistix Tracer 2x1GB 1066 CL5-5-5-15

HDD: Maxtor Diamond Max Plus 9

Videokártya: Radeon HD 4350 512MB

Tápegység: Chieftec GPS550 AB-A

Tesztek közül egyedül a 3DMark 2001-es illetve egy kis Aida64 benchmark sorozatot választottam. Mivel a 2 processzor közel sem azonos szinten tartózkodik kíváncsi voltam a lap miként viseli el őket. Sajnos nem rendelkezek “bele való” processzorral, Gondolok itt a E6xxx és a Q6xxx szériára, na azokkal tud igazán nagyot villantani. Helyette itt egy koros vén 90 nanós kazán és a 45 nanós négyhengeres amit elvileg nem támogat… igazán kellemes előrejelzést sejtet.

Első körben belepaskoltam a kazánt, és már kaptam is egy achievementet.

Achievement earned!!!

Mivel sötét volt és a uGuru-n kapcsoltam a rendszert nem vettem észre, hogy a 4 gigán járatott proci mellé nem dugtam be a ventillátort. Közel 2 perc elég volt, hogy halálra fagyassza a rendszert és kikapcsoljon. Nos ezt kétszer eljátszottam, harmadik alkalommal már feltűnt, hogy nem pörög a ventillátor, de saját védelmemre legyen szólva, ekkora hodály mögött nem csoda nem vettem észre a halk 14cm-est.

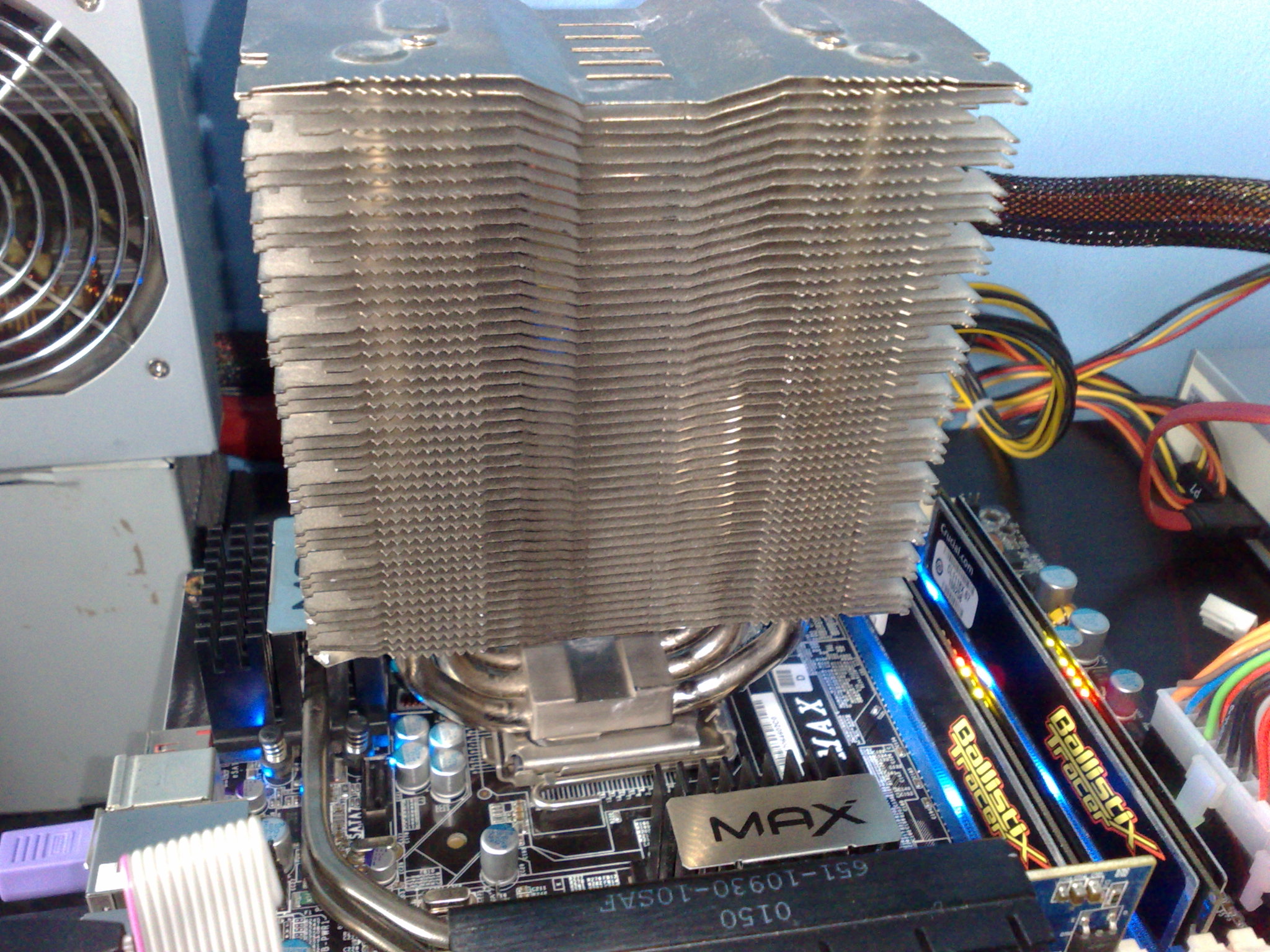

EKL avagy Alpenföhn Brocken

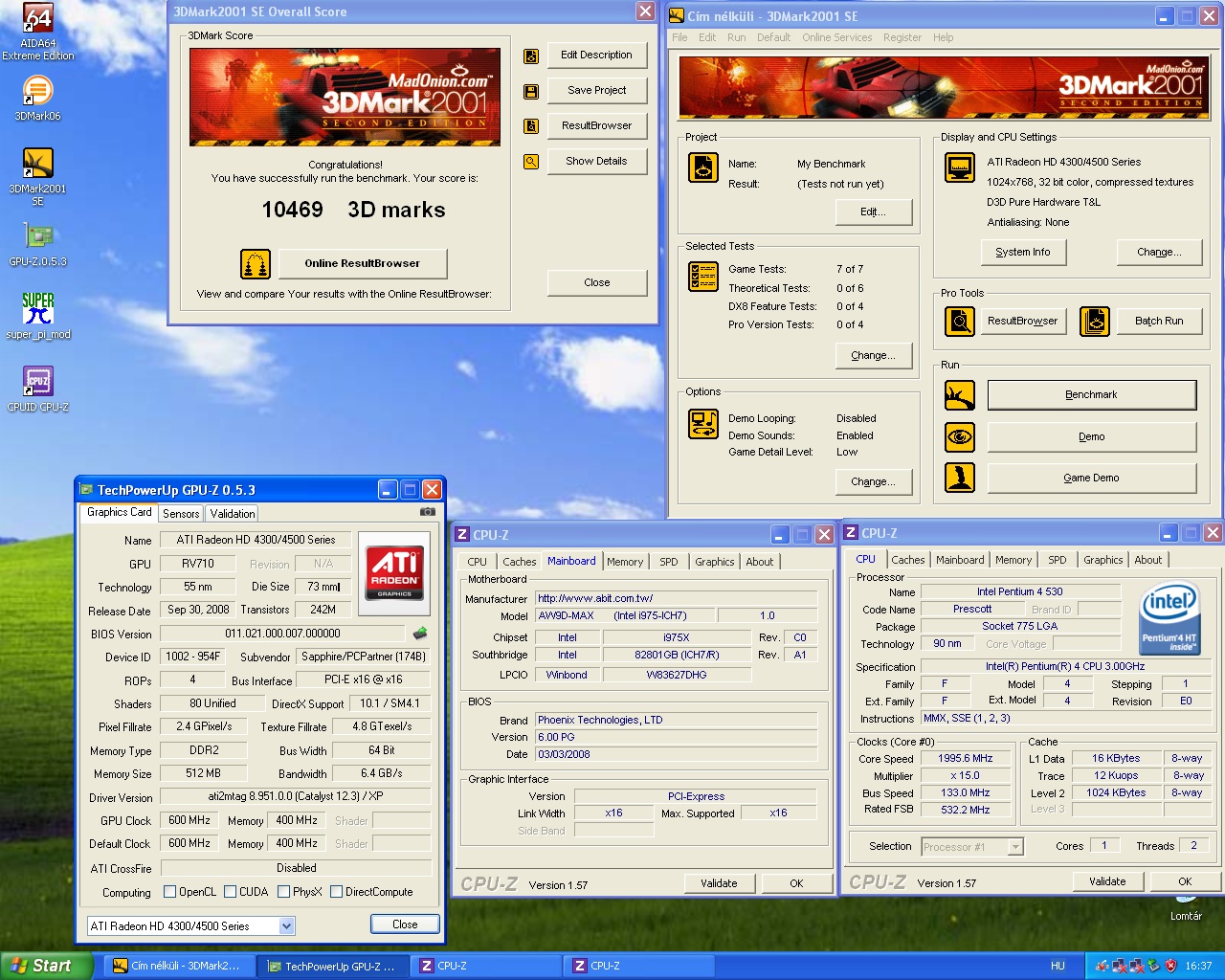

Nézzük először 2Ghz-en mit tud a proci visszaosztva.

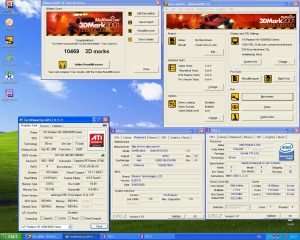

2Ghz-en még ezt a picurt sem mozdítja meg

Mintha egy P3-ban hajtanánk Ti4600-at, nagyjábol azt a szintet hozza szegény Prescott ekkora órajelen. Elég a mazochizmusbol, irány az alapórajel.

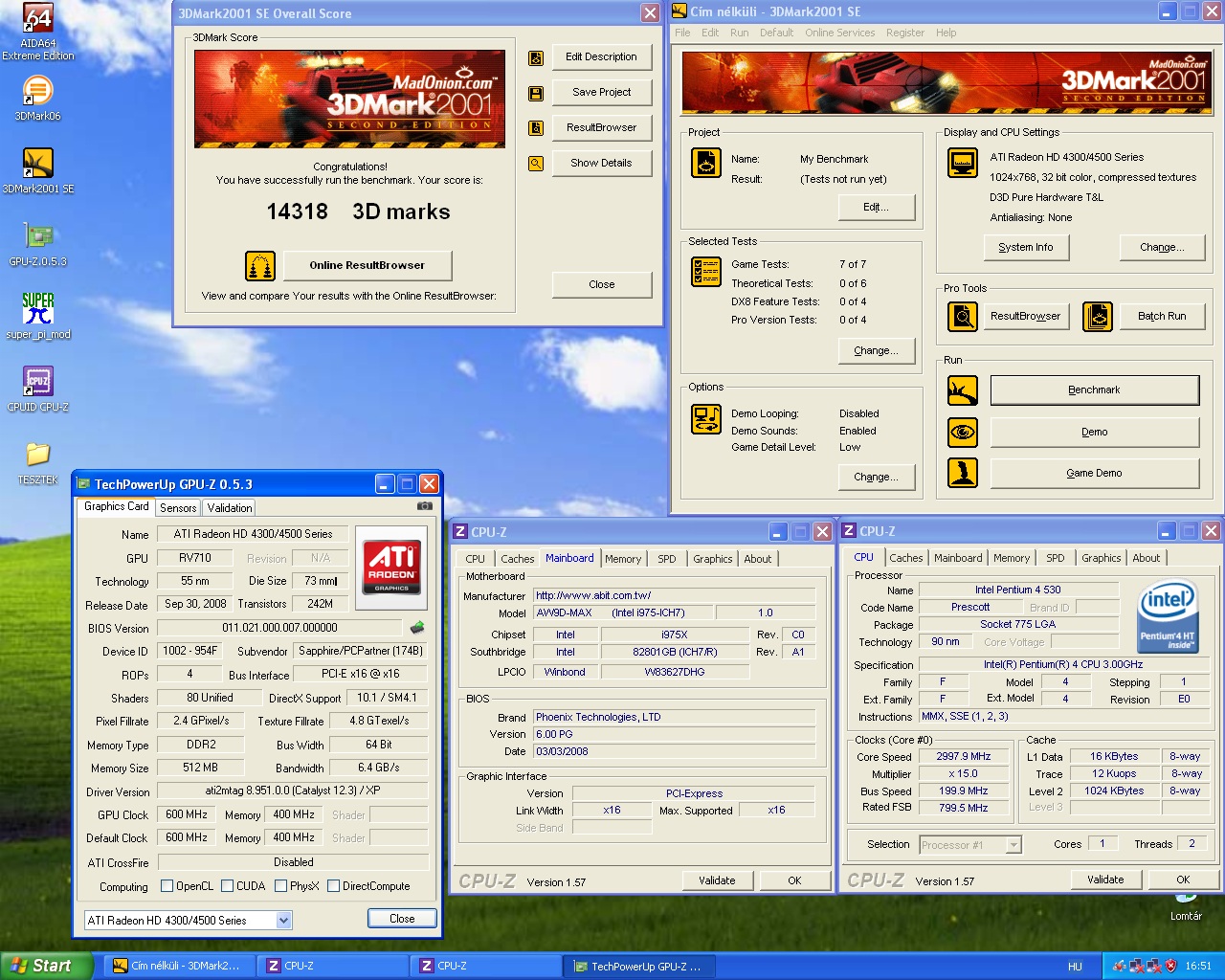

Alapórajelen 40% javulás

Látszik a procilimit tisztességesen, bő 40%-ot gyorsultunk 1Ghz hatására, ami nem rossz eredmény, még ettől a pici kártyátol sem, de nem állunk meg tudnak ők még többet is!

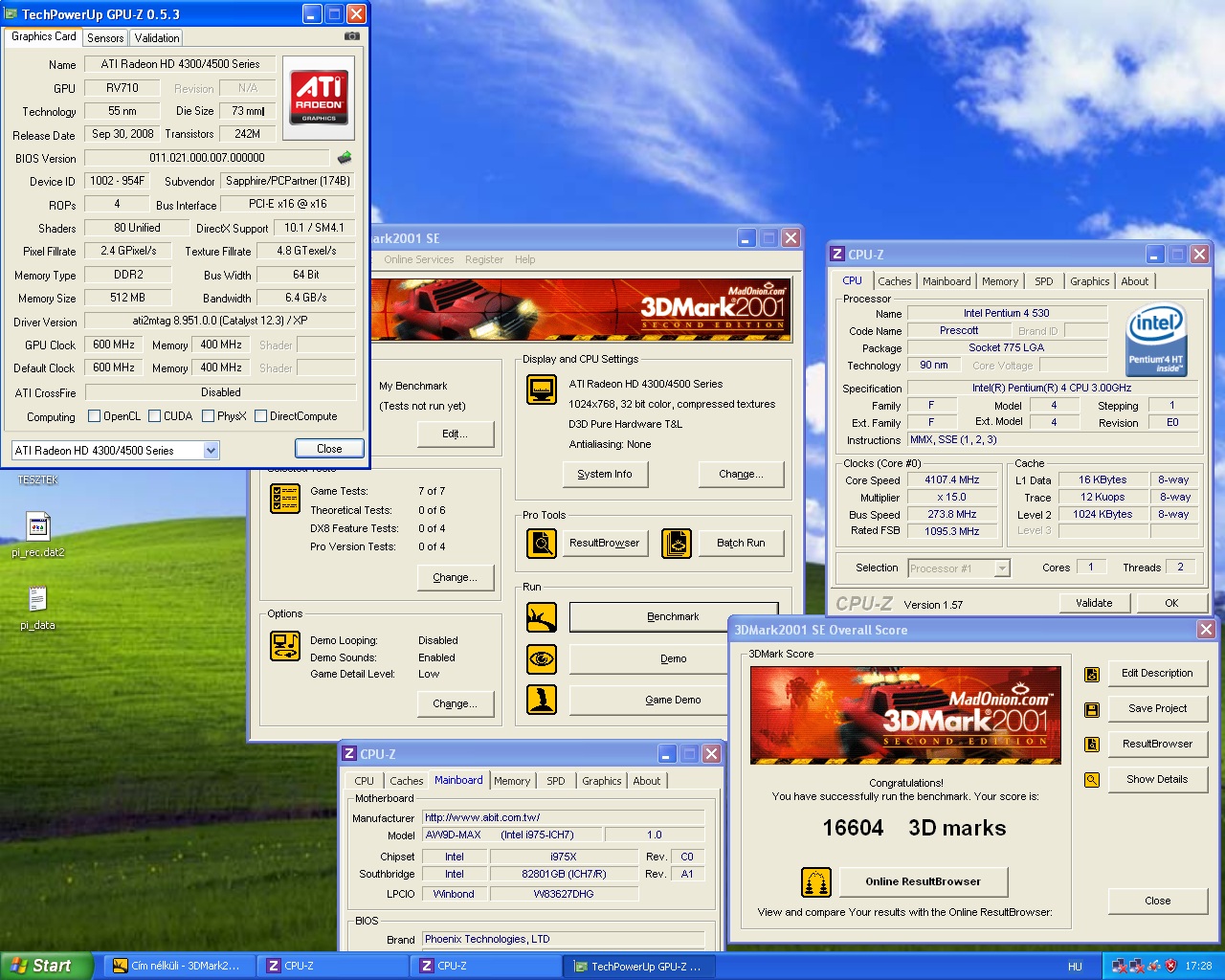

Ennyit tudunk léggel.

1100Mhz plusz nem is rossz… de még mindig nem elég, mivel a Lap bőven elboldogul 450Mhz+ FSB-vel ezért ha valami Conroe vagy Allendale magos Core2-t tennénk alá bizony lenne itt keménykedés. E0 prescottnak valahol itt van a lélektani határa, 4277Mhz-en még elindult, viszont a 3Dmark szoftveresen gyorsította az újraidulást, nem is erőltettem a dolgot.

Nézzük hát mit kezd egy olyan processzorral ami nem épp támogatott számára. A Q9400-at már bacsis kitesztelte, azóta sem cseréltem le, szó szerint mindenre elég ez a szakállas 4 magvas. De hogy a 975X mit kezd vele az már más történet. Elindulni elindul, de a tuning úgy ahogy van lehetetlen. Alapórajelről ami 2666Mhz eljutottam egészen 2720Mhz-ig. Személy szerint valami vezérlési problémára gyanakodtam, de igazolni nem tudom a pontos hibát. A memóriavezérlő biztosan kifullad egy 45 nanós mellett ebben a lapban. 800Mhz-en képtelen indítani a lapot C1 Posttal kiáll, ami a memóriára vagy vezérlőhibára utal. Esetünkben nem a memória a szűk keresztmetszet mivel a P4 mellett 920Mhz környékét már ütötte, ezen felül 1066-os modulokrol van szó.

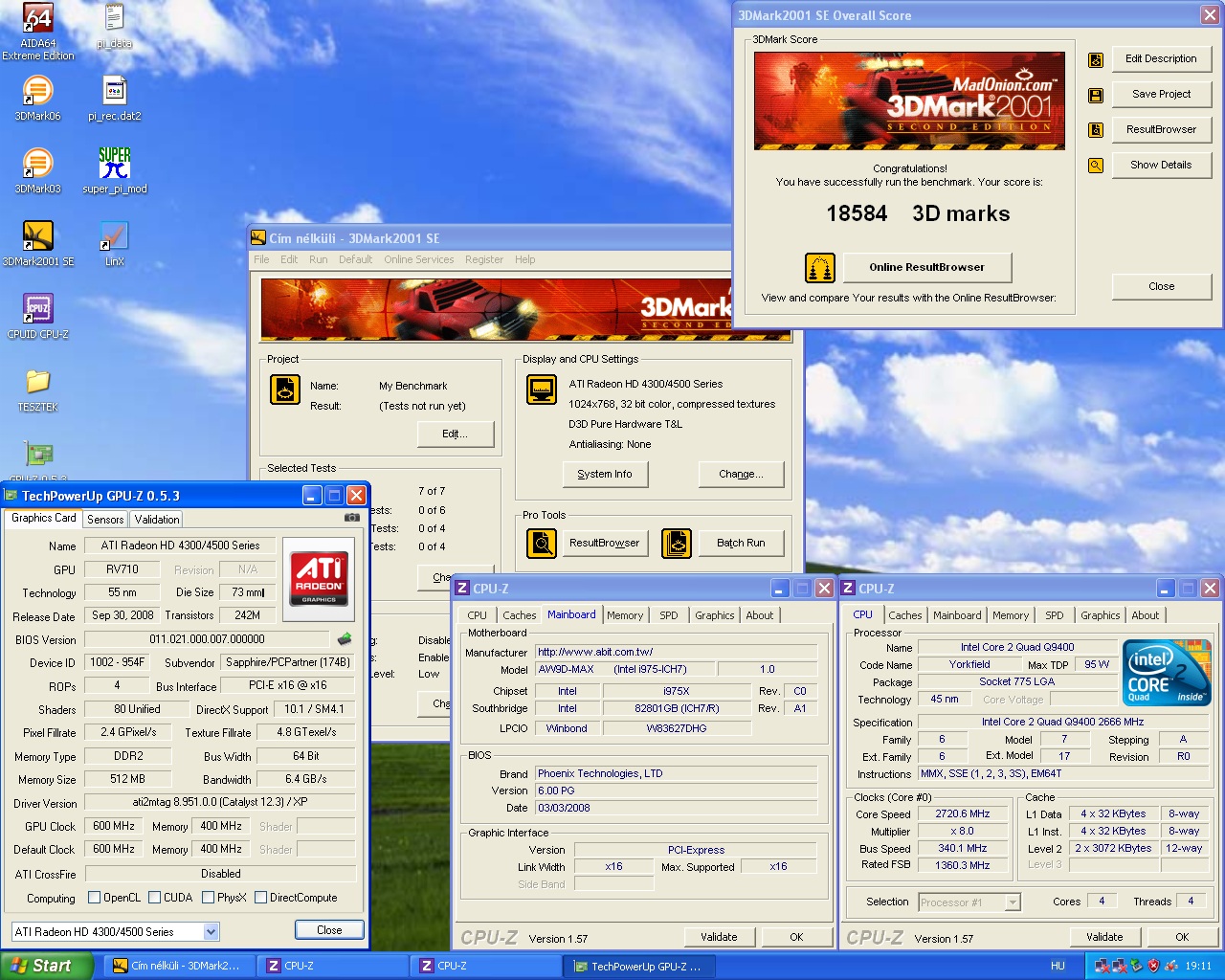

Q9400 cseppfolyóssá tuningolva

Ha ennyi akkor ennyi. Nem panaszkodom, örülök hogy egyáltalán elindult benne, már ez is szép teljesítmény tőle. Viszont szegény Prescottot falhoz szorította +2000 ponttal 2700Mhz-en. Lássuk mit kezdenek a Memória olvasási és CPU benchmarkokban egymás ellen.

Dobozméret szemléltető

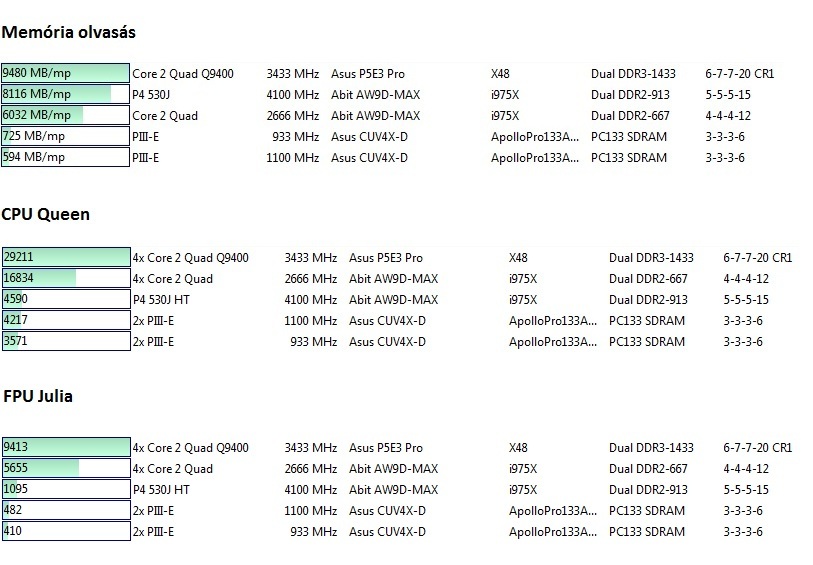

Mivel mindig lementem az eredményeket mióta megvettem az Aidát, ezért pár külsős alany még van köztük, de elég csak az AW9D-MAX-ot figyelni, még nem zavaró a dolog. A későbbiekben megpróbálom osztályozni, ha már tele lesz mentésekkel.

A különbségek jól láthatók

Memória olvasásban az öreg P4 megkente a Quadot, de ezt egyszerűen a magasabb órajelnek be lehet tudni. Ha már ottvannak azok az eredmények… Coppermine öregapánk megfogta az unokáját rendesen. Volt a P3-ban erő dögivel, 2×1100 hozza nyers erőben a 4,1Ghz-es P4-et.

Nagyon örülök ennek a lapnak, mivel nem mindennapi példány, főleg így fulldobozosan. Az árának meg végképp, mert óriási szerencsém volt vele , hogy feltévedtem egy webshopba és még mindig árulták. Az abit érzést hozza a Prescottal, a Yorkfieldel már kevésbé, viszont nem is erre van tervezve szóval ez elnéztem neki. Memóriák kezelése kicsit kétes számomra, sok tapasztalatom nincs a 975-ös chipsettel, mire képes mire nem, de kicsit csalóka a dolog.

Csendélet AW9D módra.

Remélem a közeljövőben sikerül beszereznem valami Conroe magos példányt, amivel már ki lehet mutatni a valódi képességeit, tegyük fel egy P35-ös illetve egy 965-ös chippel megáldott lap ellenében.
